第1章：AIデータセンターが直面する「熱の壁」と液冷の必然性

第1節：なぜファンで冷やせないのか――1ラック100kW超時代の熱物理

生成AIモデルのパラメータ数と計算需要の指数関数的な増大は、データセンターの熱設計の前提を根本から破壊しました。かつてのエンタープライズサーバーが並ぶデータセンターでは、1ラックあたりの電力密度は4kW〜10kW程度であり、高密度設計であっても20kW前後が上限とされていました。しかし、NVIDIAのGB200 NVL72に代表される最新のAIコンピュートラックでは、1ラックあたりの消費電力が120kW〜140kWに達し、次世代アーキテクチャでは150kW超から200kWを見据える段階に入っています。

この極端な高発熱化に対し、従来の空冷（ファンによる強制対流冷却）は物理的な限界、いわゆる「熱の壁」に直面しています。

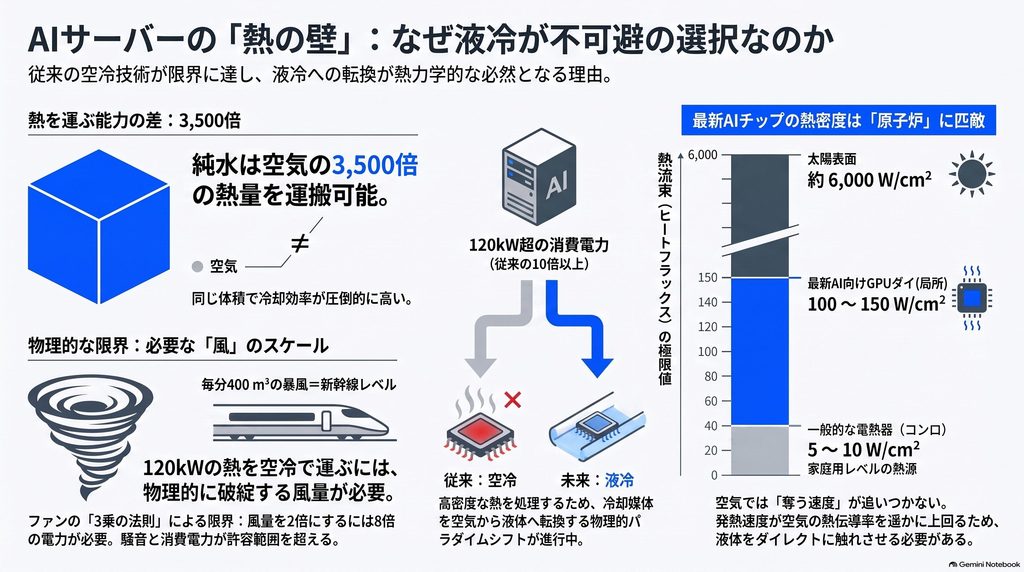

1. 熱流束（ヒートフラックス）の限界値突破

単一チップ（GPU/アクセラレータ）のTDP（熱設計電力）は、従来の300W〜400W水準から、現在では1,000W〜1,200W超へと跳ね上がっています。さらに重要な指標は、単位面積あたりの発熱量を示す「熱流束（Heat Flux）」です。

先端半導体のダイ面積はレチクル限界（約858 mm2）付近にとどまる一方、消費電力が激増した結果、局所的な熱流束は100 W/cm2を超過しています。これは原子力発電所の原子炉炉心やロケットエンジンの燃焼室壁面に匹敵する過酷な熱密度であり、空気という熱伝導率の極めて低い媒体では、チップ接合面から熱を奪い去る速度が発熱速度に到底追いつきません。

【熱流束の比較イメージ】
一般的な電熱器（コンロ）   : 約 5 〜 10 W/cm²
太陽表面                 : 約 6,000 W/cm²
最新AI向けGPUダイ（局所） : 約 100 〜 150 W/cm² （※原子炉炉心レベル）

2. 流体物理から見る空気と液体の決定的な物性差

なぜ空冷では対応できないのかは、熱移動の基本式を見れば自明です。媒体が奪う熱量 Q は以下の式で表されます。

Q=m˙CpΔT=ρVCpΔT

ここで、m˙ は質量流量、ρ は密度、V は体積流量、Cp は定圧比熱、ΔT は流体の温度上昇値です。

熱を運ぶ能力の指標となる「体積比熱（ρCp）」を比較すると、水は空気に対して約3,500倍の熱量を同じ体積で運ぶことができます。

熱物性パラメータ	空気（25℃, 1atm）	純水（25℃）	PG25（プロピレングリコール25wt%水溶液）
密度 ρ (kg/m3)	1.184	997	約 1,020
定圧比熱 Cp (kJ/kg⋅K)	1.007	4.181	約 3.90
体積比熱 ρCp (kJ/m3⋅K)	1.19	4,168（約3,500倍）	約 3,978（約3,340倍）
熱伝導率 k (W/m⋅K)	0.026	0.607（約23倍）	約 0.48（約18倍）
代表的な熱伝達率 h (W/m2⋅K)	50 〜 200（強制対流）	3,000 〜 10,000+（微細流路）	2,500 〜 8,000+（微細流路）

1ラック120kWの熱量を空冷で排熱しようとする場合、許容される空気の温度上昇を$\Delta T = 15\text{ K}と設定しても、必要となる体積流量 $V$ は毎分約400\text{ m}^3$（約14,000 CFM）に達します。標準的な19インチラックの開口断面積に対してこの風量を流し込むことは、ダクト風速が新幹線の走行風レベルの暴風となることを意味し、物理的な空間占有および流路摩擦損失の観点から完全に破綻します。

3. ファンの消費電力と騒音の「3乗の法則」

空冷を維持しようとする際に最も致命的な障害となるのが、送風機の動力特性です。ファンの消費電力 Pfan は、風量（回転数）の3乗に比例します。

Pfan∝V3

風量を2倍にするためには、ファンの動力を 23=8倍に引き上げる必要があります。100kW超のラックを無理やりファンで冷却しようとすると、ファン自体を駆動するための電力がラック消費電力の20%〜30%を占める本末転倒な事態に陥ります。さらに、高速回転する高静圧ファン群が発生させる騒音は90〜100dBを超え、作業者の聴覚保護基準を超過してサーバルーム内での保守作業を不可能にします。

冷却媒体を空気から比熱・熱伝導率に優れた液体（Direct-to-Chip: ダイレクト・トゥ・チップ液冷）へ転換することは、単なるエネルギー効率の改善ではなく、「熱力学的にそれ以外に排熱の手段が存在しない物理的不可避の選択」なのです。

第2節：液冷の正体は「巨大なプラント」ではなく「精密な部品の集合体」

「データセンターの液冷化」という言葉を聞くと、多くの日本の製造業経営者やエンジニアは、化学コンビナートや発電所のような大規模なプラント設備、あるいは重電・大手エンジニアリング企業が手掛ける大規模インフラを想像しがちです。しかし、Direct-to-Chip（D2C）液冷の実態は、全く異なる工学的地平にあります。

ラック内部で展開されているのは、ミリ単位・ミクロン単位の幾何形状精度、極限の密閉性、そして高純度な流体制御を要求される「高度な精密機械・部品の精密な集合体」です。

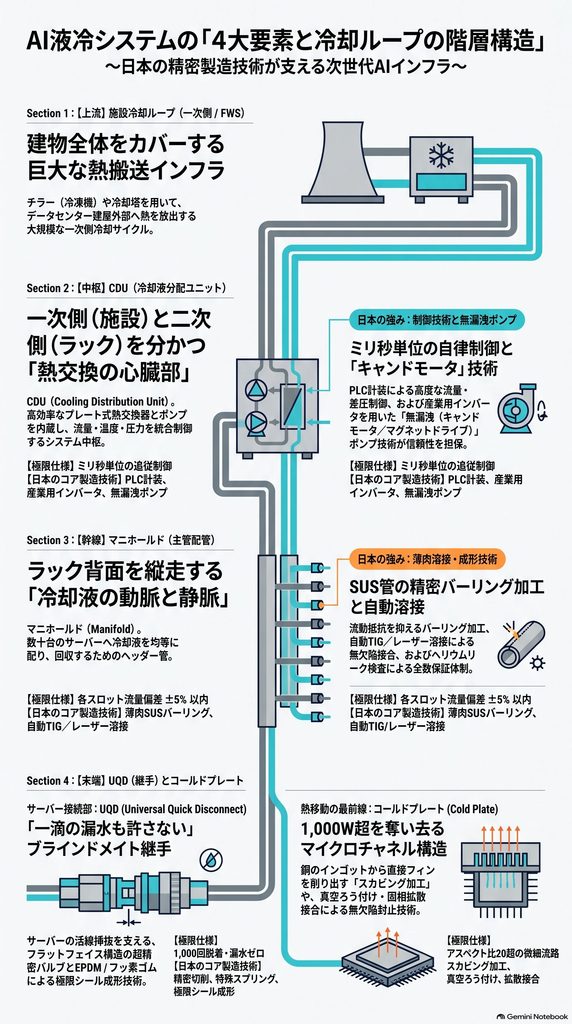

【D2C液冷システムの構成階層】
[施設冷却ループ (一次側 / FWS)]
       │
 [熱交換器 (Plate Heat Exchanger)] ─── CDU (冷却液分配ユニット)
       │
[ラック内冷却ループ (二次側 / TCS)]
       │
 ┌─────┴───────────────────────────────────┐
 │ マニホールド (ヘッダー配管による等流量分配)     │
 │    │                                    │
 │    ├── UQD (ブラインドメイト無漏洩継手)    │
 │    │     │                              │
 │    │   コールドプレート (微細流路・高熱流束受熱)│
 │    │                                    │
 └─────────────────────────────────────────┘

1. 液冷ループを構成する「4大要素」と求められる要素技術

ラック内部で半導体から熱を奪い、建屋外部へと輸送するD2C冷却ループは、機能的に以下の4つの基幹ハードウェアモジュールに分解されます。これらはすべて、日本のものづくり企業が長年培ってきた得意領域の組み合わせで成立しています。

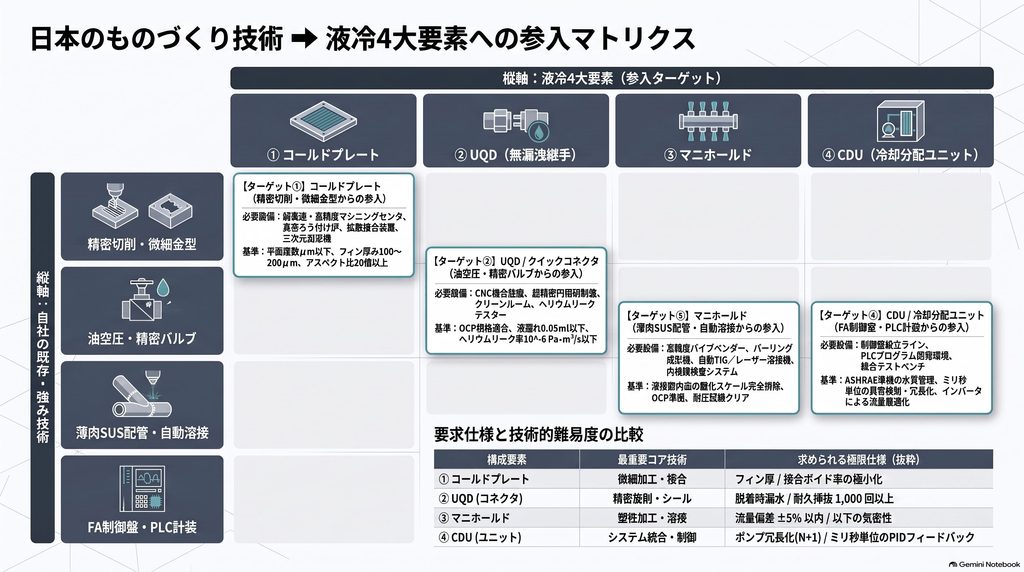

4大要素	主な役割・機能	要求される極限仕様	該当する日本のコア製造技術
① コールドプレート	発熱体（GPU/CPU）に密着し、チップ熱を冷却液へ直接移動させる受熱器	チャネル幅数十$\mu\text{m}$の微細構造、平面度・表面粗さの極小化、異種金属接合	超精密微細切削、スカビング（削り出し）加工、真空ろう付け、拡散接合
② QD / UQD	サーバー脱着時に一滴の漏水も許さない無漏洩クイックディスコネクト継手	活線挿抜時の液漏れゼロ（1滴未満）、極小の圧力損失、耐久1,000回以上の嵌合	精密NC旋盤加工、特殊スプリング設計、耐劣化フッ素・EPDMシール成形
③ マニホールド	ラック背面に縦走し、数十台のサーバーへ冷却液を等流量・等圧で分配する主管	各スロット間の流量偏差 ±5% 以内、数十年の耐食性、全数無欠陥溶接	大口径SUS薄肉管バーリング加工、自動TIG溶接、レーザー溶接、精密曲げ
④ CDU (Cooling Distribution Unit)	一次側（施設水）と二次側（ラック内水）の熱交換を行い、流量・温度・圧力を統合制御	ポンプ冗長化（N+1）、キャビテーション防止、インバータ・PIDフィードバック制御	プレート式熱交換器組立、産業用ポンプ製造、制御盤設計、PLC計装・センサ統合

2. 「巨大プラント」と「AI液冷」を分ける3つの技術的特異性

従来の産業用流体配管とAIデータセンター向け液冷部品の間には、参入障壁となる明確なパラダイムシフトが存在します。

空間容積の極限的制約（密度の壁）標準的なEIA規格（19インチまたは21インチOCP規格）のラック幅の中に、数十kW〜百数十kW分の冷却配管と分配機構を押し込む必要があります。配管や継手には、極小の外形寸法でありながら、圧力損失 ΔP を極限まで抑える洗練された内部流路設計が求められます。
通電環境下における「1滴の漏水も許されない」信頼性保証冷却液の漏洩は、1台数千万円クラスの計算ノードをショートさせ、億単位の壊滅的損害を引き起こします。そのため、全数ヘリウムリーク検査による漏れ率 1.0×10−6 Pa⋅m3/s 以下の保証など、航空宇宙や半導体製造装置クラスの品質保証体制が標準となります。
電食（ガルバニック腐食）と微粒子の完全排除銅のコールドプレート、ステンレスのマニホールド、アルミニウムの筐体などが混在する異種金属環境下において、イオン化傾向の差による電食を防止し、流路を詰まらせる数十ミクロンの異物スラッジも発生させない高度な表面処理や超純水・グリコール洗浄技術が不可欠です。

このように、AI液冷市場のボトルネックは、巨大な資本設備ではなく、「金属加工の幾何精度」「ミクロな界面接合」「流体の精密密閉」という物理的な作り込み技術に集中しています。これらはまさに、日本の自動車部品、精密機器、油空圧機器、半導体製造装置サプライチェーンが世界最強の競争力を持つ領域そのものです。

技術者・実務担当者向け複数の大手製造業が購入済請求書・インボイス（銀行振込）対応

AIデータセンター向け最新液冷技術セミナー配布資料・完全パッケージ（レポート6本＋PPT資料2本）

【パッケージ内容】一式：22,000円（税込）

AIデータセンターの直接液冷（DLC）および冷却インフラに関する専門技術レポート 6本
セミナーで使用されたプレゼンテーションスライド資料 2本（PPT）
法人決済対応：クレジットカード決済のほか、当サイト発行の適格請求書（インボイス）による銀行振込にも対応

液冷技術資料セットの詳細・ご購入はこちら →

第2章：【最前線の受熱体】コールドプレートの微細加工と接合技術

第1節：1,000W超を奪い去るスカビング加工とマイクロチャネル設計

コールドプレート（Cold Plate）は、1,000Wを超えて発熱するAIアクセラレータのシリコンダイおよび高帯域幅メモリ（HBM）の直上に配置され、熱を冷却液へと移動させる熱移動の「最前線基地」です。

チップ接合面から熱を効率よく冷却液へ移動させる能力は、熱伝達の基本方程式であるニュートンの冷却の法則で規定されます。

Q=hA(Tw−Tf)

ここで、Q は伝熱量（W）、h は熱伝達率（W/m2⋅K）、A は伝熱面積（m2）、Tw は流路壁面温度（℃）、Tf は流体平均温度（℃）です。

チップのジャンクション温度 Tj を許容上限（通常85℃前後）以下に抑えながら、100 W/cm2 を超える局所熱流束（q=Q/Adie）を処理するためには、熱伝達率 h の最大化と伝熱面積 A の拡張を両立させなければなりません。

【コールドプレート受熱部の断面構造】
  冷却液流入 ──┐
              ▼
   [トップカバー（SUS / Cu / 特殊樹脂）]
  ─────────────────────────────────────── ─── 流路高さ H (~2-5mm)
   |||||||||||||||||||||||||||||||||||||   ─── マイクロチャネルフィン
  ─────────────────────────────────────── ─── ベース厚 t (~1-2mm)
   [高熱伝導ベースプレート（無酸素銅 C1020）]
  ═══════════════════════════════════════ ─── TIM（熱伝導シート / 液体金属）
   [AI半導体パッケージ（GPU + HBM3e/4）]

1. マイクロチャネル設計の流体熱力学

伝熱面積 A を数十倍に拡大し、同時に熱伝達率 h を跳ね上げる手法が、流路幅をサブミリメートル単位に微細化した「マイクロチャネル（Micro-channel）」です。

流路内の熱伝達特性は、無次元数であるヌセルト数 Nu、プラントル数 Pr、レイノルズ数 Re、および等価直径 Dh（流路幅 w と高さ H による代表寸法: Dh=w+H2wH）によって支配されます。

h=DhNu⋅kf

等価直径 Dh を小さくするほど局所熱伝達率 h は飛躍的に増大します。しかし、流路の微細化は摩擦係数 f による圧力損失 ΔP の増大を招きます。

ΔP=f(DhL)(2ρu2)

マイクロチャネル設計の本質は、熱抵抗 Rth の最小化と圧力損失 ΔP の許容値内抑制というトレードオフ曲線の最適解を見出す擦り合わせにあります。

パラメータ	従来の産業用冷却器	最新AI向けコールドプレート（例）	設計上の技術課題
フィン幅（wf）	0.5 〜 2.0 mm	0.1 〜 0.2 mm（100〜200 μm）	薄刃加工時の倒れ・ビビリ防止
チャネル幅（wc）	1.0 〜 3.0 mm	0.15 〜 0.25 mm（150〜250 μm）	均一ピッチ維持、目詰まり防止
フィン高さ（H）	2.0 〜 5.0 mm	2.5 〜 4.5 mm	アスペクト比 15〜25 以上の極限成形
材料	アルミニウム、黄銅	無酸素銅（C1020 / C1011）	純銅特有の延性と加工硬化への対処

2. スカビング加工（Skiving）技術の優位性

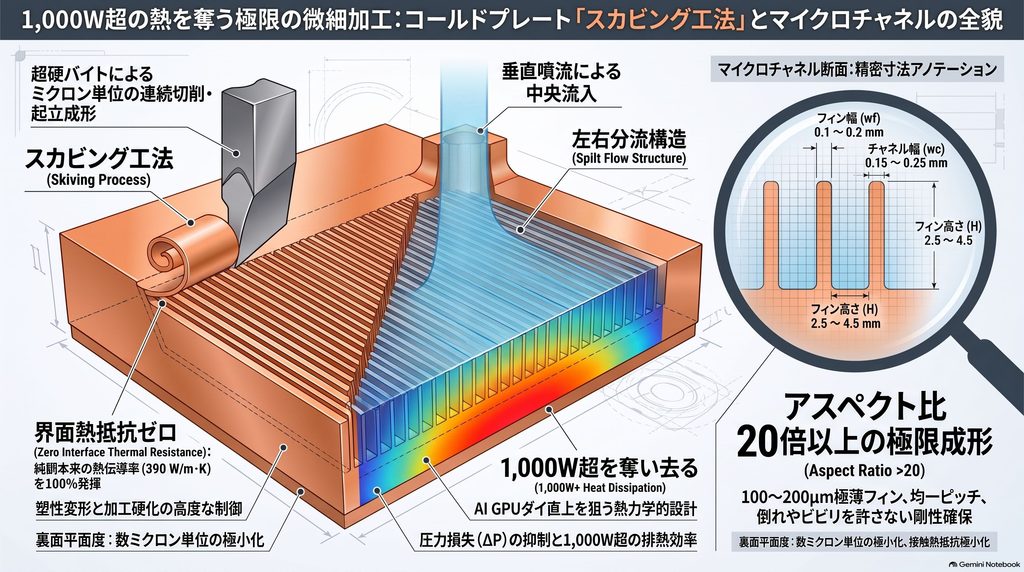

この高アスペクト比マイクロチャネルを高い量産効率と材料歩留まりで成立させるコア技術が「スカビング（削り出し起立）加工」です。

スカビング加工とは、1枚の無酸素銅インゴット・板材の表面に対し、専用の超硬バイトをミクロン単位の送り精度で連続的に切り込みを入れ、削り屑を切り落とさずにそのまま直角〜所定角度に立ち上げる工法です。

界面熱抵抗ゼロの実現ベースプレートとフィンが完全に一体の単一母材から削り出されるため、フィンとベースの間に接合界面（ろう材や接着層）が存在せず、純銅本来の高熱伝導率（k≈390 W/m⋅K）を100%発揮できます。
超薄刃・超高密度フィンの成形切削エンドミルによる溝加工では、工具径の限界や加工バリ、刃具摩耗コストがネックとなり、0.2mm以下の溝加工を量産することは困難です。スカビング加工であれば、工具の微小送り制御により、フィンピッチ0.3mm以下、アスペクト比20を超える極小流路群を1工程で高速連続成形可能です。
残留応力と反り（Warpage）の制御純銅は塑性変形に伴う加工硬化が大きく、起立時に局所的な残留応力が発生します。ベースプレート裏面（シリコンパッケージと密着する面）の平面度が数ミクロン単位で崩れると、熱界面材料（TIM）の厚膜化を招き、接触熱抵抗が致命的に悪化します。精密な治具設計、切削温度制御、後工程での歪み取り焼鈍など、日本の微細塑性加工・金型技術の知見が要求されます。

さらに、GPUダイ周辺に配置されるHBMや電源回路（VRM）への均一な流量分配を狙い、チャネル中央部から冷却液を垂直噴流させて両側へ抜く「中央スプリットフロー構造」や、微小乱流を促進する「ピンフィン／スリット配置」など、3次元的な幾何構造の作り込みが進んでいます。

第2節：真空ろう付け・拡散接合による無欠陥封止と異種材料接合

スカビング加工等で成形されたマイクロチャネル受熱ベースは、冷却液を密閉・循環させるためのマニホールドカバー（トッププレート）と一体化されて初めてコールドプレートとして機能します。

この組み立て工程において、Oリング等の弾性シールによる機械的締結は、長期的な経年劣化、クリープ、ボルト締結部の応力緩和による漏水リスクがあるため、主要なハイエンドAIサーバーでは採用されません。冷却液の封止には、金属同士を原子レベルで一体化させる「真空ろう付け（Vacuum Brazing）」や「拡散接合（Diffusion Bonding）」といった高品位な金属接合技術が必須となります。

【コールドプレート接合部の模式図】
   [トップカバー（SUS316L / C1020）]
  ─────────────────────────────────────── ─── 接合界面（無欠陥・高気密封止）
   |||||||||||||||||||||||||||||||||||||   ─── マイクロチャネルフィン先端
  ───────────────────────────────────────
   [受熱ベースプレート（無酸素銅 C1020）]

1. 真空ろう付け技術の要求仕様と制御技術

真空ろう付けは、高真空炉（10−3 Pa 以下）内において、母材（無酸素銅等）の融点よりも低い融点を持つろう材（銀ろう、銅リンろう、ニッケル基ろうなど）を溶融させ、毛細管現象によって接合間隙へ充填・接合する工法です。フラックスを使用しないため、腐食性残渣による冷却液汚染の懸念がありません。

しかし、AIコールドプレートへの適用には極めて高度なプロセス制御が要求されます。

ろう材の這い上がり・チャネル閉塞の防止幅100〜200$\mu\text{m}のマイクロチャネルフィン先端とカバーを接合する際、溶融したろう材が毛細管現象でチャネル内部へ過剰に流入・這い上がると、微細流路が閉塞して流路断面積が縮小し、圧力損失の急増や冷却不良を引き起こします。ろう材シートの厚み管理（数\mu\text{m}公差）、塗布パターンの精密制御、昇温プロファイルの厳密な温度均一度（\pm 3^\circ\text{C}$ 以内）が不可欠です。
ボイド（未接合部）の極小化接合界面にボイドが存在すると、内部圧力（設計耐圧 1.0〜1.5MPa以上）に対する耐圧強度が低下するだけでなく、局所的な熱応力集中や微小リークの起点となります。超音波探傷試験（SAT）やX線CTによる非破壊検査において、接合率95〜98%以上、単一ボイド径の許容限界クリアが求められます。

2. 拡散接合（Diffusion Bonding）による極限封止

さらに高い信頼性と耐圧性を追求する場合、ろう材を介さずに母材同士を直接密着させ、真空環境下で高温・高圧力を加えて原子を相互拡散させる「固相拡散接合」が用いられます。

拡散接合の接合強度は、Fickの拡散第2法則に基づく原子の相互拡散と、界面の塑性変形・クリープ変形によって支配されます。

∂t∂C=D∂x2∂2C,D=D0exp(−RTQd)

ここで、C は原子濃度、D は拡散係数、Qd は拡散活性化エネルギー、T は絶対温度、R は気体定数です。

評価項目	機械的締結（Oリング）	真空ろう付け	固相拡散接合
接合部耐熱性・信頼性	△（ゴム劣化・硬化）	◯（ろう材物性に依存）	◎（母材と同等の一体化）
マイクロチャネル閉塞リスク	なし（構造的制約あり）	△（ろう材流入制御が必要）	◎（液相が出ないためゼロ）
熱伝導率の維持	✕（接触熱抵抗大）	◯（接合層の熱抵抗小）	◎（母材と完全同一 k≈390 W/m⋅K）
耐圧・破裂限界	1.0 MPa 前後	2.5 〜 4.0 MPa	5.0 MPa 超（母材破断レベル）
加工・設備コスト	低い（組立容易）	中（量産性良好）	高（大型プレス真空炉が必要）

拡散接合では液相（融液）が発生しないため、フィン形状の崩壊や流路閉塞のリスクが原理的に排除され、母材そのものの熱伝導率と機械的強度を接合界面でも維持できます。

3. 異種材料接合と熱応力（CTEミスマッチ）の制御

最新の冷却システムでは、熱伝導率に優れる「純銅（受熱部）」と、軽量性・耐食性・配管接続強度に優れる「ステンレス鋼（SUS316L/SUS304）」や「チタン」を一体化する異種材料接合の要求が高まっています。

ここで課題となるのが、熱膨張係数（CTE）の不整合による熱応力 σth です。

σth=E⋅Δα⋅ΔT

銅（α≈16.5×10−6/K）とオーステナイト系ステンレス鋼（α≈17.3×10−6/K）またはフェライト系ステンレス鋼（α≈10.5×10−6/K）を接合・冷却する過程で、界面に大きな熱応力が発生し、反りや剥離の原因となります。これに対し、中間インサート材（Niメッキ層や三層クラッド材）の最適配置や、傾斜機能接合技術を適用して残留応力を緩和するノウハウが必要です。

日本の熱処理・精密接合専業メーカーが持つ、真空炉の緻密な温度プロファイル制御、表面粗さ（Ra<0.1μm）の超精密研磨、および金属組織の相変態制御技術は、グローバルな液冷サプライチェーンにおいて代替困難な中核競争力となります。

第3章：【漏水ゼロの要】QD／UQDコネクタと極限シール技術

第1節：サーバー活線挿抜を支える「OCP UQD規格」と超精密バルブ機構

AIデータセンターの運用において、故障したGPUノードやメモリスレッドの交換・保守は日常的に発生します。しかし、ラック全体の冷却液循環を止めずに、通電状態のまま対象の計算スレッドだけを安全に抜き差し（活線挿抜／ホットスワップ）できなければ、稼働率99.999%（ファイブナイン）を要求されるデータセンターインフラは成立しません。

この無停止保守の要となる部品が、QD（Quick Disconnect：迅速継手）であり、OCP（Open Compute Project）によって標準化が進められた「UQD（Universal Quick Disconnect）」です。

【ブラインドメイト型UQDの断面・嵌合メカニズム】
 [サーバーブレード側 (プラグ)]              [ラックマニホールド側 (ソケット)]
 ┌─────────────────┐                      ┌─────────────────┐
 │ 内部バルブ (閉) ├─── (案内ガイドピン) ───┤ 内部バルブ (閉) │
 └────────┬────────┘                      └────────┬────────┘
          │                                        │
          ▼ 挿入・嵌合（ブラインドメイト）            ▼
 ┌────────────────────────────────────────────────────────┐
 │  対向ポペット弁が相互に押し合って開弁 ── 冷却液流路が開通 │
 │  外周部：二重エラストマーシールが外気遮断・液密を完全保持 │
 └────────────────────────────────────────────────────────┘

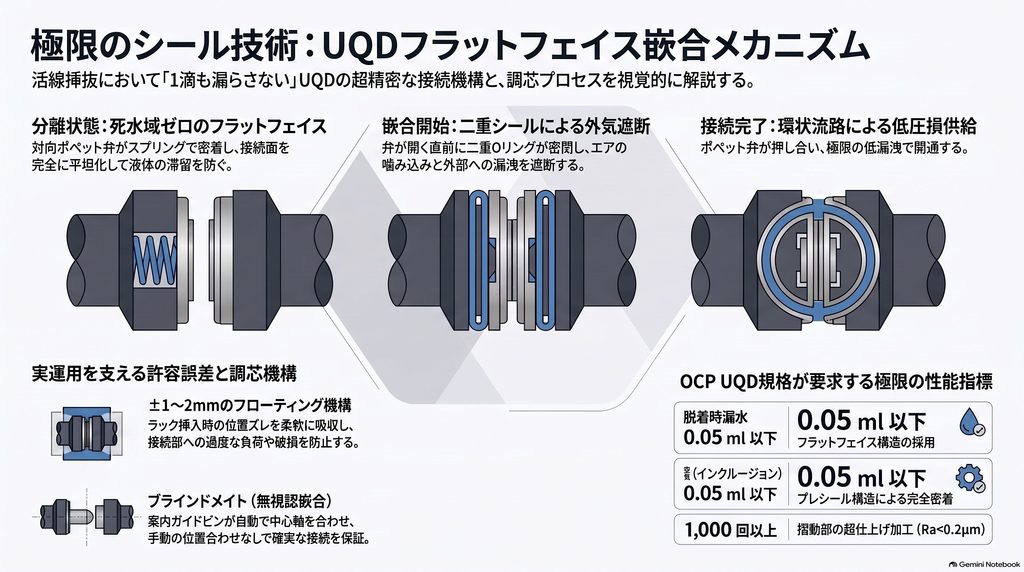

1. フラットフェイス・フラッシュフェイス構造の流体力学

UQDの基本構造には、接続面が完全に平坦な「フラットフェイス（ノン・スピル／ドライブレーク）」構造が採用されます。

従来の空圧・油圧用カップリングに見られるような凹凸のあるバルブ形状では、脱着時にバルブ室内に滞留した液体が外部へ飛散・滴下してしまいます。UQDでは、プラグ側とソケット側の対向するバルブ面（ポペット弁）をミクロン単位の平坦度で仕上げ、接合時にエアの噛み込み（エアインクルージョン）を排除しつつ、分離時にはスプリング荷重によって瞬時に流路を密閉します。

OCPのUQD仕様で規定される主な要求性能は、一般的な産業用継手の基準をはるかに上回ります。

仕様項目	OCP UQD規格の要求水準	工学的課題と設計アプローチ
脱着時漏水限界（スピレッジ）	0.05 ml 以下 / 1脱着（実質1滴未満）	内部デッドボリューム（死水域）の極小化設計
嵌合時空気混入（エアインクルージョン）	0.05 ml 以下 / 1接続	平面接触時の完全密着とプレシール構造
耐久脱着回数	1,000回以上のサイクル	摺動部の耐摩耗性、スプリング疲労強度の確保
圧力損失係数（Cv 値）	高流量時に極小の差圧を維持	バルブ開口時の流線形ポペット・流路拡大設計
ブラインドメイト許容偏芯量	径方向 ±1.0∼2.0 mm、角度 ±1.0∘	先端テーパーガイドおよびフローティング機構

2. 流路断面積と圧力損失（ΔP）のトレードオフ

UQDの設計において最大の難所となるのが、「バルブ機構の複雑化」と「低圧力損失」の両立です。

流体が継手を通過する際の流量 Q と差圧 ΔP の関係は、流量係数 Cv を用いて次式で定義されます。

Q=CvSGΔP

ここで、Q は体積流量（GPM）、ΔP は差圧（psi）、SG は流体の比重（水＝1.0）です。

UQDの内部には、バルブ体、リターンスプリング、保持ガイドなどの機械要素が流路内に配置されます。これらは流体に対して障害物（絞り・縮流）となり、局所的な流速上昇と渦の発生を招きます。圧力損失 ΔP が過大になると、CDUポンプの動力負荷が増大するだけでなく、局所減圧によってキャビテーション（気泡発生）が引き起こされ、バルブ面やシール材を物理的に侵食します。

このため、流体解析（CFD）に基づき、ポペット弁先端の流線形化（ティアドロップ形状）、スプリングを流路外周に逃がすアニュラー（環状）流路設計など、流速分布を均一化する高度な内部幾何学形状が要求されます。

3. 精密切削加工とブラインドメイト機構

ラック背面にサーバーをスライドして挿入する「ブラインドメイト（無視認嵌合）」では、作業者が手動で位置合わせを行えません。

フローティング機構と調芯ガイドラックフレームの寸法公差や熱膨張による位置ズレを吸収するため、継手ハウジング側、またはマニホールド取り付け部に$\pm 1\sim 2\text{ mm}$の自由度（遊び）を持たせるフローティング機構が組み込まれます。
ミクロン単位の同軸度・同心度加工プラグ先端がソケットのシール部に進入する際、ガイドピンによる調芯が滑らかに機能しなければ、シールリングを噛み込んで破損（かじり・スライス）させ、大規模漏水の原因となります。

外径10〜30mmクラスのSUS316Lや特殊黄銅材のボディに対し、同軸度数ミクロン以内のCNC複合旋盤加工、摺動面の超仕上げ（Ra<0.2μm）、および無電解ニッケルリンメッキ等による耐摩耗性付与が求められます。これは日本の油圧スプールバルブや精密空圧コネクタメーカーが極めて高い競争力を発揮できる領域です。

第2節：長期信頼性を左右する高機能シール材とケミカルアタック対策

UQDコネクタや配管接続部において、冷却液の外部漏洩を遮断する最後の砦となるのがエラストマー（弾性ゴム）シールです。データセンターの設備寿命は通常10年から15年が想定されており、その間、シール材は24時間365日の連続通液環境と過酷な熱サイクルに耐え続けなければなりません。

冷却液漏洩トラブルの原因分析において、機械的な金属破損以上に重大な要因となるのが、「シール材の化学劣化（ケミカルアタック）」と「高温圧縮永久歪みによる弾性喪失」です。

【シール界面における劣化要因のメカニズム】
 [金属ハウジング壁面 (SUS316L)]
  ──────────────────────────────────────
   ▲ 接触面圧 P_c (初期面圧の維持が必要)
  ┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ─── 応力緩和・熱劣化 (高温硬化/脆化)
  ┃         エラストマーシール         ┃ ─── 膨潤・収縮 (可塑剤・添加剤の溶出)
  ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛ ─── ケミカルアタック (PG/防錆剤との反応)
   ▼ 接触面圧 P_c (P_c < P_fluid で漏水発生)
  ──────────────────────────────────────
 [冷却液 (純水 / PG25 + アゾール系防錆腐食防止剤)]

1. 冷却媒体（PG25・添加剤）とポリマー材料の適合性

データセンターの二次側冷却ループ（TCS）では、凍結防止とバイオフィルム（微生物）増殖抑制のため、プロピレングリコール水溶液（PG25：25wt% PG + 75wt% 純水）や、防食・防錆剤（アゾール系防食剤、硝酸塩、モリブデン酸塩、トリアゾール誘導体など）を調合した特殊冷却液が標準的に用いられます。

この環境下において、一般的な産業用Oリング材（ニトリルゴム／NBRや標準的なフッ素ゴム／FKM）は、以下のような化学的侵食を受けます。

グリコールによる抽出と膨潤極性溶媒であるグリコール分子がポリマー鎖の隙間に浸透し、シール材が体積膨張（膨潤）を起こして摺動トルクを急増させたり、逆にゴム中の可塑剤成分を抽出・溶出させて体積収縮と硬化を引き起こします。
添加剤（防食剤・殺菌剤）による架橋構造の破壊腐食防止剤に含まれるアルカリ成分やアミン系化合物が、フッ素ゴムのポリマー主鎖（脱フッ酸反応）を攻撃し、微細クラックや弾性低下を招くケースが報告されています。

シール材質	PG水溶液への耐性	圧縮永久歪み（耐クリープ性）	耐摩耗性・摺動性	AIデータセンター液冷での適性評価
NBR（ニトリルゴム）	△（可塑剤溶出・硬化）	◯（低温〜中温）	◯（標準的）	✕（長期信頼性不足・適用不可）
一般FKM（フッ素ゴム）	◯（耐熱性は高い）	△（アミン・塩基で劣化）	◯（良好）	△（添加剤成分の選定に強い制約）
過酸化物架橋EPDM	◎（グリコール耐性極めて高）	◎（低圧縮永久歪み）	△（油分厳禁・耐摩耗工夫要）	◯〜◎（水・グリコール系での標準解）
FFKM（パーフロ）	◎（完全耐薬品性）	◎（極めて安定）	◯（高価格）	◎（極限信頼性要求部位・高コスト）
特殊配合水素化NBR (HNBR)	◯（高機械強度）	◯（耐熱向上）	◎（耐引裂・耐摩耗優れる）	◯（ブラインドメイト摺動部に好適）

過酸化物（パーオキサイド）加硫を施した高品位なEPDM（エチレンプロピレンジエンゴム）は、極性溶媒である水・グリコールに対して極めて優れた化学的安定性を示し、OCP仕様でも推奨材料の筆頭に挙げられています。

2. 圧縮永久歪みと長期シール寿命の熱物理

シール材が流体圧力を遮断し続ける条件は、シール材が相手面（金属壁）に対して及ぼす「接触面圧 Pc」が、内部流体圧力 Pf を常に上回っていることです（Pc>Pf）。

しかし、高温環境下（冷却液温度40℃〜60℃、局所的には70℃以上）で長時間圧縮され続けると、高分子鎖の再結合や応力緩和により「圧縮永久歪み（Compression Set: CS）」が進行します。

CS=t0−tst0−t1×100[%]

ここで、t0 はシールの初期厚み、ts は圧縮スペーサー高さ（圧縮時厚み）、t1 は規定時間解放後の厚みです。

CS が進行して弾性復元力が失われると、接触面圧 Pc は時間 t と温度 T に伴って指数関数的に減衰（Arrhenius則に基づく熱劣化モデル）します。

Pc(t)=P0exp(−k0⋅t⋅e−RTEa)

サーバー稼働時の温度上昇と停止時の室温冷却が繰り返される「熱サイクル」環境下では、金属とゴムの線膨張係数の差により、低温時に接触面圧が瞬間的にゼロ（負圧）となり、微小漏洩（コールドリーク）が発生するリスクが高まります。

3. クリーンネスと溶出物（リーチング）の徹底管理

液冷ループにおけるシール材の選定では、シール自体の物理的寿命に加え、「シール材からの溶出物が冷却系全体に及ぼす影響」を考慮しなければなりません。

ゴムの加硫促進剤、酸化防止剤、充填材（カーボンブラックやシリカ）に含まれる硫黄分、亜鉛イオン、塩素イオンなどが冷却液中へ微量溶出すると、以下の重大なシステム障害を引き起こします。

マイクロチャネルの目詰まり溶出成分が冷却液中の金属イオンと反応して不溶性の沈殿物（スカム・デポジット）を形成し、第2章で解説した100〜200$\mu\text{m}$のマイクロチャネルを閉塞させます。
ガルバニック腐食（電食）の促進冷却液の電気伝導度（Conductivity）を上昇させ、銅コールドプレートとSUSマニホールド間の電食を加速させます。

このため、半導体・医療グレードに匹敵する高純度ポリマー配合技術、超純水による精密洗浄プロセス、および低溶出エラストマー成形技術を持つ日本のゴム・高分子メーカーが、この極限シール領域で主導権を握る鍵となります。

第4章：【ラックの血管】マニホールドの等流量分配と溶接品質

第1節：数十ノズルへ均一に流すヘッダー管設計とバーリング加工

マニホールド（Manifold）は、CDUから供給される大流量の冷却液を、ラック内に垂直多段に積載された数十台のコンピュートトレイやスイッチブレードへと分配・回収する「ラックの主動脈・主静脈」です。

1ラックに18〜72ノズルもの分岐ポートが並ぶ高密度環境下において、特定のスロットへの冷却液供給が不足すると、そのスロットのGPUだけが局所過熱（サーマルスロットリング）を起こしてシステム全体の並列計算性能をボトルネック化させます。すべての計算ノードへ設計値通りの冷却液を均等に届ける「等流量分配（Flow Balancing）」の流体力学設計が求められます。

【マニホールドの流体分配トポロジー】
 (A) U型フロー（同方向回収）        (B) Z型フロー（逆方向回収：自己バランシング）
     供給主管 ──▶──▶──▶──▶               供給主管 ──▶──▶──▶──▶
     ┌───┬───┬───┬───┐                   ┌───┬───┬───┬───┐
     │   │   │   │   │ (各サーバー)      │   │   │   │   │ (各サーバー)
     ▼   ▼   ▼   ▼   ▼                   ▼   ▼   ▼   ▼   ▼
     └───┴───┴───┴───┘                   └───┴───┴───┴───┘
     回収主管 ──▶──▶──▶──▶               回収主管 ◀──◀──◀──◀

1. ヘッダー管の流体力学とベルヌーイ・摩擦のトレードオフ

主管（ヘッダー管）内部を流れる液体の圧力分布は、流動摩擦による圧力降下（ダルシー・ワイスバッハの式）と、分岐に伴う流速低下による動圧から静圧への回復（ベルヌーイ効果）の競合によって決まります。

ヘッダー管内の連続の式とエネルギー保存則（修正ベルヌーイ式）は次のように表されます。

P1+21ρu12=P2+21ρu22+ΔPloss

ここで、分岐部を通過するごとに主管内の流速 u は低下するため、動圧項 21ρu2 が減少し、静圧 P が下流に向かって上昇する現象（圧力回復）が発生します。一方で管壁摩擦損失 ΔPloss は下流に向かって圧力を降下させます。

Z型流路トポロジーの採用供給主管と回収主管の流向を対向させる「Z型フロー」を採用することで、各流路経路（主管供給＋各スロット＋主管回収）の全流路長と全摩擦損失が近似され、各ノズル間の流量偏差を ±5% 以内に収める自己バランシング機構が成立します。
オリフィス設計と主管断面積の最適化主管の流速を低速（通常 1.0∼1.5 m/s 以下）に抑える大口径パイプ（外径 38.1 mm∼60.5 mm、1.5〜2.5インチ系）の採用や、各分岐ノズル入口への精密絞り（キャリブレーション・オリフィス）の組み込みによって、分岐ごとの圧力差を相殺します。

2. 薄肉SUS管のバーリング加工（ネック成形）技術

マニホールドの製造において、主管に多数の分岐管（スタブ／ポート）を接合する際、最も重要となる金属塑性加工技術が「バーリング加工（穴広げ絞り成形）」です。

従来の配管施工のように主管にドリルで穴を開けてそのまま分岐管を差し込んで溶接する方法では、管の内側にパイプ先端が突出し、流動抵抗や乱流、死水域（デッドゾーン）の原因となります。

【主管ポート部の成形工法比較】
 (A) 直接穴あけ・差し込み溶接         (B) 精密バーリング加工（推奨）
      分岐管                              分岐管
     │      │                            │      │
   ──┴─┐  ┌─┴── ── 主管管壁            ──┘      └── ── 滑らかなR部成形
       │  │ (内側突出・乱流発生)        ──────────── ── 内面フラッシュ・溶接性向上

評価項目	ドリル開口・直接溶接	ソケットフィッティング圧入	精密バーリング加工（Burring）
管内面段差・乱流	✕（内側突出で渦発生・圧損大）	△（継手段差あり）	◎（滑らかなR形状で流線維持）
溶接継手強度	△（すみ肉溶接・応力集中）	◯（ソケット溶接）	◎（突き合わせ溶接可能・疲労強度大）
ラック内省スペース性	◯（標準的）	✕（継手外径が干渉）	◎（外径突起なし・最薄肉化）
加工精度要求	低い（汎用加工）	中（同軸度管理）	極めて高い（板厚均一化・割れ防止）

バーリング加工では、SUS304や耐食性に優れるSUS316Lの薄肉管（肉厚 t=1.2∼2.0 mm）の内側から特殊パンチを引き抜くことで、主管と同一母材から均一な高さの立ち上がりネック（フランジ部）を成形します。

割れ・クラックの防止と伸びフランジ性制御オーステナイト系ステンレス鋼は加工硬化性が極めて高く、下穴径の穿孔精度やエッジのバリ取り（微細研磨）が不十分であると、引き抜き時にネック先端に微細クラックが発生します。
立ち上がり高さと真円度のミクロン管理次節で解説する自動溶接機を適用するため、数十箇所すべてのバーリングポートの高さ公差を ±0.1 mm 以内、真円度を極限まで揃える金型設計技術と多軸CNC加工制御が不可欠です。

日本の自動車排気系・燃料系配管や高圧サスペンション配管の量産で培われた薄肉パイプ成形技術は、このマニホールド製造の根幹を支える強靭な基盤となります。

第2節：微細漏洩を許さない自動TIG／レーザー溶接と非破壊検査

バーリング加工によって成形された主管の立ち上がりネック部には、UQDコネクタと接続するための分岐スタブ配管やブラケット金具が高密度に接合されます。1ラックあたり数十〜百箇所以上にのぼる溶接箇所において、経年使用に伴う疲労破壊やピンホールによる微細漏洩（マイクロリーク）は一箇所たりとも許されません。

手作業による溶接技能への依存を脱却し、完全な再現性とトレーサビリティを担保する「自動オービタルTIG溶接」や「ファイバーレーザー溶接」、そして「高度な非破壊全数検査体制」が量産の絶対条件となります。

【マニホールド分岐部の全自動溶接・検査フロー】
 [主管バーリング部] + [分岐スタブ管]
        │
        ▼ （突き合わせ部：ギャップ公差 < 0.05 mm）
 ┌────────────────────────────────────────────────────────┐
 │ 【溶接工程】自動オービタルTIG / ファイバーレーザー溶接     │
 │  ・バックシールド（不活性ガス封入）による裏波酸化防止     │
 │  ・入熱量制御（低歪み・耐食性維持）                    │
 └────────────────────────┬───────────────────────────────┘
                          │
                          ▼
 ┌────────────────────────────────────────────────────────┐
 │ 【検査工程】完全トレーサビリティ非破壊検査               │
 │  1. 内視鏡（ボアスコープ）検査（裏波ビード均一性・酸化確認）│
 │  2. 高圧耐圧試験（設計圧力の1.5倍・水圧/空圧）         │
 │  3. 真空ヘリウムリーク試験（1.0×10⁻⁶ Pa・m³/s 以下保証） │
 └────────────────────────────────────────────────────────┘

1. 自動溶接プロセスと裏波（バックシールド）品質管理

SUS316LやSUS304の薄肉ステンレス溶接において最大の技術的課題は、溶接ビード裏面（管内面）の酸化スケール発生と、熱影響部（HAZ）における耐食性の劣化です。

管内面に酸化スケールやスパッタ、溶け落ちによる段差が生じると、以下の致命的なトラブルを誘発します。

冷却液流路の汚染：剥離した金属酸化物スケールが流路内を循環し、第2章で解説した微細マイクロチャネル（幅100〜200$\mu\text{m}$）に堆積して流路閉塞を引き起こす。
隙間腐食・孔食の起点：酸化被膜（不働態被膜）が破壊された部位が、微量な塩化物イオン等を含む冷却液に曝されることで局所腐食が進行する。

これを防ぐため、管内部を高純度アルゴンガス（純度99.999%以上、酸素濃度数十ppm以下管理）で満たす「完全バックシールド環境」下において、円周自動溶接（オービタルTIG溶接）または精密ファイバーレーザー溶接を実施します。

溶接工法	入熱量と熱影響部（HAZ）	管内面ビード形状（裏波）	量産タクト・自動化適性	主な用途・部位
手動TIG溶接	✕（過大・作業者依存大）	△（酸化・段差リスクあり）	✕（量産不適）	試作・特殊ブラケット溶接
自動オービタルTIG溶接	◯（入熱一定・制御良好）	◎（平滑・均一な裏波形成）	◯（中〜大量生産対応）	主管と分岐管の円周突合せ継手
ファイバーレーザー溶接	◎（極小入熱・変形最小）	◎（ビード幅狭・高アスペクト）	◎（超高速タクト）	薄肉ヘッダー管・ブラケット高速溶接

入熱量 Qin は、溶接電圧 V、溶接電流 I、溶接速度 v、熱効率 η によって決定されます。

Qin=ηvV⋅I

入熱量を極限まで絞り込むことで、溶接熱によるオーステナイト組織の粒界腐食感受性化（クロム炭化物の析出による耐食性低下）を防ぎ、マニホールド全体の寸法歪み（反り・ピッチ狂い）を ±0.5 mm 以内に抑え込みます。

2. 全数保証を支える非破壊検査と極限リークテスト

AIサーバーの稼働寿命（10年以上）にわたり、内圧変動や熱応力サイクル、サーバー挿抜時の機械振動に耐え抜くため、出荷されるマニホールドには厳格な検査工程が課されます。

ボアスコープ（内視鏡）による内面ビード全数検査管内面に挿入した高解像度カメラにより、すべての分岐接合部における裏波ビードの貫通状態、酸化変色の有無、溶け込み不良やアンダーカットの有無を全数画像判定・記録します。
耐圧強度試験設計常用圧力（通常 0.3〜0.6 MPa）の1.5倍〜2.0倍（0.9〜1.2 MPa以上）の高圧水圧または空圧を印加し、溶接部の構造健全性と塑性変形耐性を確認します。
真空ヘリウムリークディテクターによる微小漏洩検査水没試験や気泡検出法では検知不可能な分子レベルの微小ピンホール（毛細管欠陥）を捕捉するため、真空チャンバー方式のヘリウムリーク試験を実施します。

配管内部を真空引きし、外部からヘリウムガス（分子径が極めて小さく不活性な探索ガス）を曝露して、質量分析計により漏洩量を定量測定します。OCPおよび主要ハイパースケーラーの基準では、漏れ率 1.0×10−6 Pa⋅m3/s（または 1.0×10−5 mbar⋅l/s）以下という、半導体高真空配管や航空宇宙部品と同等の完全気密性が要求されます。

日本の半導体製造装置用高純度クリーン配管、医薬品プラント向けサニタリー配管、原子力・高圧ガス機器分野で培われたクリーン溶接施工技術と厳格なトレーサビリティ管理体系は、そのままAI液冷マニホールドの参入障壁を突破する絶対的アドバンテージとなります。

第5章：【熱交換の心臓部】CDUの流体・電気・制御統合システム

第1節：一次側と二次側を分かつ高効率熱交換器と無漏洩ポンプ

CDU（Cooling Distribution Unit：冷却液分配ユニット）は、AIデータセンターの液冷インフラにおける「心臓」であり、ラック群とデータセンター建屋側の冷却設備を結ぶ熱交換・流体循環の中枢ノードです。

データセンター全体の冷却インフラは、建屋側の大規模な冷却塔（クーリングタワー）やチラーと接続される「一次側ループ（FWS：Facility Water System）」と、サーバー内部のコールドプレートへ直接冷却液を供給する「二次側ループ（TCS：Technology Cooling System）」の2系統に明確に物理分離されています。CDUの主たる役割は、この2つの閉ループを分離したまま、二次側が奪った数百kW〜数MWにおよぶメガワット級の熱量を、一次側へと高効率に受け渡すことにあります。

【CDU内部の流体熱交換アーキテクチャ】
   [一次側ループ (FWS: 施設冷却水)] ─────────────┐
        │                                        │
        ▼ 冷却水流入                              ▼ 温水還流 (建屋チラー/冷却塔へ)
   ┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓
   ┃       高効率ブレージングプレート式熱交換器 (BPHE)       ┃
   ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛
        ▲ 冷却液還流 (ラックから高温液を回収)      ▲ 冷却液供給 (ラックへ定温液を圧送)
        │                                        │
   [二次側ループ (TCS: 高純度PG25/純水)] ────────┴─── [N+1 冗長インバータ駆動ポンプ]

1. 高効率プレート式熱交換器（BPHE）の選定と極小アプローチ温度

CDUの熱交換効率を決定づける最重要パラメータが「アプローチ温度（Approach Temperature: ΔTapp）」です。

ΔTapp=TTCS, supply−TFWS, supply

ここで、TTCS, supply はサーバーへ供給される二次側冷却液温度、TFWS, supply は建屋から供給される一次側施設水温度です。

アプローチ温度が小さいほど、より高温の一次側施設水（例えば32℃〜45℃の外気冷却水・温水フリークーリング）を用いてサーバーを許容温度内で冷却可能となり、データセンター全体のチラー稼働電力を削減してPUE（電力使用効率）を劇的に引き下げることができます。現在のハイパースケールCDUでは、ΔTapp≤3.0∘C∼5.0∘C という極めて狭い温度差設計が標準となっています。

これを実現するため、CDU内部にはSUS316L等のステンレス波形伝熱プレートを積層し、銅またはニッケルろうで真空一体接合した「ブレージングプレート式熱交換器（BPHE: Brazed Plate Heat Exchanger）」が採用されます。

熱交換器方式	熱貫流率 U (W/m2⋅K)	アプローチ温度 ΔTapp	耐圧性能・封止信頼性	設置フットプリント
シェル＆チューブ式	800 〜 1,500	7.0℃ 〜 10.0℃	◯（大型高圧対応）	✕（容積が極めて過大）
ガスケットプレート式	3,000 〜 5,000	4.0℃ 〜 6.0℃	△（ゴムガスケット経年劣化リスク）	◯（分解清掃可能）
ブレージングプレート式 (BPHE)	5,000 〜 8,000+	2.5℃ 〜 4.0℃	◎（全金属ろう付け・無漏洩）	◎（極小容積・CDU内組込最適）

波形プレートのヘリンボーン（杉綾）パターン角度や流路ギャップを最適化することで、低レイノルズ数域でも流体内部に強い微小乱流を励起し、圧力損失を抑制しながら極大の熱貫流率を達成します。

2. ポンプシステムの冗長化（N+1）とキャビテーション防止

二次側ループにおいて冷却液を数十〜数百リットル／分（LPM）規模で安定圧送するため、CDUには高信頼なインバータ駆動産業用ポンプが搭載されます。

キャンドモータポンプおよびマグネットドライブポンプの採用従来のメカニカルシール式ポンプでは、軸封部（摺動面）の摩耗による漏水リスクが避けられません。そのため、モータ部とポンプ室を完全に密閉・隔離する「無漏洩（シームレス）構造」のキャンドモータポンプまたはマグネットカップリングポンプが必須となります。
N+1（または2N）のホットスタンバイ冗長構成万一のポンプ単体故障時にも、ラックへの液供給をミリ秒単位で維持するため、複数のポンプを並列配置する「N+1冗長構成」が組まれます。稼働中のポンプが異常停止した場合、インバータ制御により待機側ポンプが瞬時に立ち上がり、配管内の圧力サージ（ウォーターハンマー）を発生させることなく流量を補償します。
NPSH（有効吸込ヘッド）設計とキャビテーション回避二次側戻り液の温度（50℃〜65℃）における液体の飽和蒸気圧 Pv に対し、ポンプ吸込口の利用可能有効吸込ヘッド（NPSHa）が、ポンプ要求ヘッド（NPSHr）を十分に上回るよう、CDU内部の配管レイアウト、膨張タンク（エクスパンションタンク）の加圧制御、および脱気機構が厳密に設計されます。

NPSHa=ρgPin−Pv+2gu2>NPSHr+Margin

これら高効率熱交換器の流体設計、無漏洩ポンプの精密軸受・磁気カップリング加工、そして耐腐食配管のユニット統合は、日本の産業機械・油圧空圧・ポンプ製造メーカーが誇るシステム統合力の主戦場です。

第2節：流量・差圧・水質をミリ秒単位で連動させる計装とPLC制御

CDU（冷却液分配ユニット）は、単なる熱交換器とポンプを収めた筐体ではなく、過渡的な計算負荷の急変動に追従して流体と熱のバランスを維持する「高度な流体計装・自律制御システム」です。

AIの学習や推論ワークロードでは、数千基のGPUが一斉に高負荷状態へ突入し、消費電力がミリ秒単位でステップ状に急増します。これに伴うチップ温度の急上昇を抑え、同時に過度な圧力印加による配管破断や結露トラブルを完全に防止するため、CDU内部のPLC（プログラマブル・ロジック・コントローラ）には極めて高度なフィードバック制御ロジックが組み込まれています。

【CDUのセンシング＆制御ループ統合アーキテクチャ】
  [各ラック/コールドプレート群]
        │
        ├── 流量(FM) / 差圧(dP) / 温度(RTD) センサ信号（4-20mA / Modbus）
        ▼
 ┌────────────────────────────────────────────────────────┐
 │ 【CDU統合制御盤 (産業用PLC / マイクロコントローラ)】      │
 │  ・供給温度フィードバック制御 (一次側2方/3方弁 PID)      │
 │  ・供給差圧/流量一定制御 (二次側インバータポンプ VFD)    │
 │  ・水質常時監視 (導電率 Conductivity / pH / 濁度)       │
 │  ・フェイルセーフ＆N+1 ポンプ瞬時切替ロジック             │
 └────────┬───────────────────────────────┬───────────────┘
          │                               │
          ▼ 制御出力 (一次側電動弁)          ▼ 制御出力 (二次側ポンプ回転数)
 [施設水 (FWS) 流量コントロール]     [TCS 供給圧力・流量のミリ秒補正]

1. 差圧一定制御（ΔP Control）と供給温度PID制御

二次側ループにおいて最も基本的な制御軸は、ラック群への供給ヘッダーと回収ヘッダーの間の「差圧（ΔP）」を目標値に維持する差圧一定制御です。

一部の計算ノードが活線挿抜されたり、内部の電磁弁が開閉したりすることで流路抵抗が変化しても、ポンプのインバータ（VFD: Variable Frequency Drive）の周波数を高速に加減速させ、流路内の差圧を一定に保ちます。

ΔPtarget=Psupply−Preturn=const.

同時に、サーバーへ送り出す冷却液の供給温度 Tsupply を一定（通常30℃〜45℃前後の設定値）に保つため、一次側配管に設置された電動コントロールバルブ（2方弁または3方混合弁）の開度をPID制御します。

u(t)=Kpe(t)+Ki∫0te(τ)dτ+Kddtde(t)

ここで、e(t)=Tset−Tsupply は温度偏差です。急激なGPU負荷変動に対しては、先行して温度上昇を予測して弁開度を動かすフィードフォワード補償を組み合わせ、温度オーバーシュートを ±0.5∘C 以内に抑え込みます。

2. 水質管理とオンライン・インラインセンシング

液冷システムの長期稼働（10年以上）において、冷却液の化学的・物理的変質は致命的な配管閉塞や漏水腐食をもたらします。CDUには、流体の健全性を常時監視するインライン計装モジュールが統合されています。

監視パラメータ	採用センサ方式	許容基準値（標準値）	逸脱時のリスクと制御アクション
電気伝導率 (Conductivity)	4電極式・電磁誘導式導電率計	<5.0∼10.0 μS/cm	イオン溶出・電食リスク増大 ➔ 警告発報・デアイオナイザー（脱イオン樹脂塔）バイパス開通
pH値	ガラス電極式・ISFET半導体センサ	pH 7.0 〜 9.0（弱アルカリ性）	酸化・腐食防止剤の劣化 ➔ 液交換アラート
溶存酸素・気泡	光学式DO計 / 超音波気泡センサ	溶存酸素の極小化	銅コールドプレートの酸化腐食 ➔ 自動脱気ユニット（脱気バルブ）作動
差圧・フィルター目詰まり	ストレーナー前後差圧伝送器	ΔPfilter<20 kPa	異物捕捉による流路閉塞 ➔ デュプレックス（複式）フィルターの自動切替

CDU内部に小型の脱イオンカートリッジ（DI樹脂）やマイクロフィルター（濾過精度 5∼50μm）をバイパス回路として組み込み、常時または間欠的に冷却液の一部を循環精製することで、流体の純度を極限状態に維持します。

3. プラント制御盤技術とデータセンターDCIM連携

CDUは、スタンドアロンでの自律運転機能に加え、上位のデータセンターインフラ管理システム（DCIM）やビル管理システム（BMS）とリアルタイムにデータ連携します。

通信プロトコルとオープン標準Modbus TCP、BACnet/IP、SNMP、さらにはデータセンター管理の標準規格であるRedfish（OCP策定）に対応し、秒間数百回のテレメトリデータ（各部温度、圧力、流量、ポンプ回転数、電力消費量、水質データ）を上位へストリーミング送信します。
耐ノイズ性と産業用電気設計インバータ駆動の大容量モータ群や大電流スイッチング素子が近接する過酷な電磁環境（EMC）下において、微弱な4-20mA電流ループ信号やデジタル通信ラインをノイズから保護するシールド設計、絶縁アンプ、フェイルセーフ回路の設計が不可欠です。

日本の制御盤メーカー、ファクトリーオートメーション（FA）計装企業、産業用インバータ・PLC開発企業が培ってきた「高い耐ノイズ設計」「堅牢な盤構造」「長期信頼性を備えたシーケンス・フィードバック制御技術」は、まさにそのまま最先端CDUの頭脳部として直結する要素技術です。

第6章：総括：日本の製造業が持つ「擦り合わせ力」の勝負所

第1節：点から面へ――自社のコア技術を4大要素にどう位置づけるか

本レポートで詳解してきたように、AIデータセンターの液冷化（Direct-to-Chip）は、決して未知の巨大プラント産業ではありません。その本質は、ミクロン単位の幾何精度、極限状態でのシール性、均一な流体制御、そして無欠陥接合を要求される「高度な精密機械・部品の擦り合わせの結晶」です。

グローバルなAIインフラ投資がギガワット（GW）級の電力・熱処理へとスケールする中、サプライチェーンの最大のボトルネックは、シリコン半導体そのものから「熱を物理的に安全に逃がすハードウェア群」へと移行しています。

【日本の製造業のコア技術と液冷4大要素のマッピング】
 [日本の既存コア技術資産]                  [液冷4大要素への参入領域]
 ┌─────────────────────────┐               ┌─────────────────────────┐
 │ 金型・微細放電・精密切削 ├──────────────▶│ ① コールドプレート         │
 │ 真空炉熱処理・ろう付け  │               │   (マイクロチャネル/接合)  │
 ├─────────────────────────┤               ├─────────────────────────┤
 │ 自動車用精密バルブ・油圧 ├──────────────▶│ ② UQD・無漏洩継手        │
 │ 高機能フッ素・EPDMシール│               │   (フラットフェイス/超精密)│
 ├─────────────────────────┤               ├─────────────────────────┤
 │ 薄肉SUS配管・バーリング ├──────────────▶│ ③ マニホールド          │
 │ 自動TIG・レーザー溶接   │               │   (等流量分配/クリーン溶接)│
 ├─────────────────────────┤               ├─────────────────────────┤
 │ FA制御盤・PLC計装       ├──────────────▶│ ④ CDU (冷却液分配装置)   │
 │ キャンド・磁気ポンプ    │               │   (ミリ秒追従/流体・電気統合)│
 └─────────────────────────┘               └─────────────────────────┘

1. 自動車・工作機械・半導体製造装置サプライチェーンの転用可能性

日本のものづくり企業が数十年をかけて磨き上げてきた既存技術は、驚くほど高い解像度で液冷の4大要素と一致しています。

日本企業の既存強み領域	保有する要素技術・生産設備	液冷市場での具体的ターゲット	求められる仕様・認証への適応
自動車部品・油空圧機器	CNC複合旋盤、超精密研磨、スプールバルブ加工、EPDM/フッ素ゴム成形	UQD（迅速継手）、フローティング機構、調芯コネクタ	OCP規格準拠、1,000回脱着・スピレッジ0.05ml以下保証
金型・微細加工・熱処理	スカビング加工、精密エンドミル、真空ろう付け、固相拡散接合	コールドプレート受熱部、異種金属（Cu-SUS）接合	チャネル幅100〜200$\mu\text{m}、平面度数\mu\text{m}$、接合ボイド極小化
産業配管・サニタリー機器	薄肉SUS管バーリング、オービタルTIG溶接、電解研磨、ヘリウムリーク検査	ラックマニホールド、等流量分配ヘッダー管	内面酸化防止（裏波ビード管理）、リーク率 10−6 Pa⋅m3/s 以下
FA制御盤・産業ポンプ	産業用インバータ制御、PLCプログラミング、キャンドモータ、計装センシング	CDU（熱交換・分配ユニット）、制御盤アセンブリ	Redfish/Modbus通信連携、差圧・温度PIDフィードバック

2. 「点（部品加工の請負）」から「面（機能モジュール保証）」への転換

日本の製造業がグローバルな液冷サプライチェーンで高い付加価値を獲得するためには、単なる「図面通りの削り出し加工（点）」の下請けモデルから脱却し、「性能・品質を保証した機能モジュール（面）」として提案する戦略が必要です。

熱・流体シミュレーション（CFD）との統合「この公差で削れるか」ではなく、「このGPU発熱量と許容差圧に対し、熱抵抗 Rth≤0.035 K⋅cm2/W を満たすマイクロチャネル構造を提案する」という設計提案型の擦り合わせが主導権を握ります。
全数トレーサビリティとクリーン品質のパッケージ化真空ヘリウムリーク検査データ、内視鏡画像データ、イオン溶出試験結果をロット単位でデジタル保証する体制を整えることで、新興国の低コスト競合に対する絶対的な品質参入障壁を構築できます。
オープンスタンダード（OCP等）の積極活用OCP（Open Compute Project）等のオープン仕様をいち早くキャッチアップし、グローバルなサーバーODM（台湾系大手等）やシステムインテグレーター、ハイパースケーラーの調達基準に合致するインターフェースを標準装備することが市場参入の最短ルートとなります。
