TSMCの先端半導体製造に不可欠な日本企業9社を徹底解明！次のスター銘柄発掘のための基礎情報（本体レポート）

【免責事項】 本レポートは、特定の株式・金融商品の売買や投資を推奨するものではありません。掲載された情報は信頼に足ると判断したデータに基づき作成されていますが、その正確性や完全性を保証するものではなく、将来の投資成果を約束するものでもありません。投資に関する最終決定は、必ずご自身の判断と責任において行われますようお願いいたします。

1. TSMCサプライチェーンにおける日本企業の「勝ち筋」（総論）
2. 主要海外サプライヤーの動向（米国・台湾・韓国の競合・協業状況）
3. 【徹底解剖】日本のTSMC主要サプライヤー・注目銘柄リスト
4. 投資家が注目すべき独自の技術的強みを持つ「隠れた本命」候補【4社】とその理由
1. 次世代パッケージング（CoPoS・ガラス基板・先進成膜）関連隠れた本命4銘柄の比較表
5. 先進パッケージングの技術的パラダイムシフトがもたらす第三次・第四次インサイト
6. 投資家が注目すべき結論と中長期のアクション・レコメンデーション
引用文献

1. TSMCサプライチェーンにおける日本企業の「勝ち筋」（総論）

世界最大の半導体受託生産（ファウンドリ）企業である台湾積体電路製造（TSMC）は、現代のAI超サピエンス化、高性能計算（HPC）、モバイルイノベーションの物理的基盤である¹。同社が牽引する技術ロードマップは、前工程における「微細化（モア・ムーア）」と、後工程における「先進パッケージング（モア・ザン・ムーア）」という二大極限領域へと急進している³。この前人未到のロードマップにおいて、最上流の物理材料・装置を供給し、不可欠かつ代替不可能なポジションを築き上げているのが日本の先端マテリアル・化学企業群である⁵。

前工程においては、2022年に量産が開始された3nmプロセス（N3）から、2025年後半に量産を開始した2nmプロセス（N2）へと主戦場がシフトしている³。N2プロセスでは、従来のFinFET構造からナノシート構造（Gate-All-Around: GAA）への歴史的な構造転換が行われ、デバイスの両面に原子層レベルで不純物の極めて少ない膜を堆積させる極高度な成膜、精緻なリソグラフィ、そしてナノメートルスケールの洗浄技術が必要とされる³。さらに2026年後半に予定されるA16ノード（1.6nm世代）では、信号線と電源線を分離してウェハ裏面から給電を行う「Super Power Rail（SPR）」技術が導入され、ルテニウムなどの新規金属材料や超高精度なエッチング技術、不純物の徹底的な排除が求められる⁹。

一方、後工程においては、AIアクセラレータ（GPUおよびASIC）の爆発的需要を背景に、シリコン・インターポーザを用いた2.5D積層技術「CoWoS」が極めて深刻な生産ボトルネックとなっている⁶。この物理的・幾何学的限界を突破するため、TSMCは従来の円形12インチウェハではなく、矩形（スクエア）の大型基板を用いるパネルレベルパッケージング（PLP）技術である「CoPoS（Chip-on-Panel-on-Substrate）」の開発を急速に進めており、2028〜2029年の量産化に向けたパイロットラインでの実証を急いでいる¹¹。

こうした歴史的な技術変革に対し、日本企業は以下の3つの要因から、他国サプライヤーが容易に追随できない「構造的勝ち筋」を有している。

第一に、ナノレベルの超高純度制御と分子・粒子制御技術における絶対的な差別化である。半導体前工程における不純物管理は、従来のppm（100万分の1）やppb（10億分の1）から、最先端ノードではppt（1兆分の1）レベルへと移行している。極限状態における高分子材料の配向制御、有機物の精密合成、あるいはナノシリカ粒子の均一化において、長年にわたり蓄積された日本の有機合成・無機材料技術は、物理的な製造装置の設定を変更するだけでは再現できない暗黙知（ノウハウ）に支えられており、これが極めて強固な参入障壁を形成している。

第二に、TSMCとの濃密な共同開発体制（JASMおよびJRDC）の構築である。TSMCが熊本県に設置したJASM（Japan Advanced Semiconductor Manufacturing）は、当初の成熟ノードから、AI向け需要の急増を背景に最先端の3nmプロセス（N3世代）を第二工場（2025年建設開始、2027年末量産稼働予定）に導入するまでにアップグレードされた²。JASMは目標として「現地調達率60%」を掲げており、これは日本のサプライヤーにとって長期的に保証された需要基盤となる⁶。また、2021年3月に設立された「TSMCジャパン3D IC研究開発センター（JRDC）」（茨城県つくば市・産業技術総合研究所内、2022年6月にクリーンルーム完成）は、日本が強みを持つ先端材料、半導体基板、製造装置の知見を融合し、次世代の3D積層や先進パッケージング（CoWoSやSoICなど）の材料・プロセスを共同で検証・開発するイノベーションハブとして機能している¹⁶。

第三に、バリューチェーンの要所を「チョークポイント」として独占している点である。リソグラフィ用感光材料、高誘電（High-k）成膜用金属前駆体、CMP（化学機械平坦化）スラリー、そして高性能パッケージ用層間絶縁膜などのコア部材において、日本企業はグローバルシェアの50%〜90%以上を占める⁶。TSMCが開催した「2024 Supply Chain Management Forum」において、顕著な技術的貢献や量産サポートが認められた優秀サプライヤー27社のうち、東京エレクトロン、ディスコ、SCREEN、信越化学、SUMCO、東京応化工業、ナミックス、新晃工業、オルガノ、ムラテックなどを含む14社が日本企業であったことは、この事実を雄弁に物語っている⁵。

2. 主要海外サプライヤーの動向（米国・台湾・韓国の競合・協業状況）

半導体部材および周辺プロセスにおいては、米国、台湾、韓国のサプライヤーがそれぞれの強みを活かしてTSMCの「Grand Alliance」および「3DFabric Alliance」エコシステムに参入しており、日本企業とは時に覇権を争う競合関係、時に相互補完的な協業関係を築いている¹⁶。

米国サプライヤーの動向

製造装置および物理材料において主導権を握る米国メーカーは、プロセスインテグレーションにおいて極めて強い支配力を誇る。Applied Materials（AMAT）、Lam Research、KLAといった装置メーカーは、TSMCのN2やA16プロセス開発の初期段階からEDAベンダーと緊密に連携し、成膜・エッチング・検査プロセスのデファクトスタンダードを構築している⁵。材料面では、DuPont（デュポン）やEntegris（インテグリス）が強力な競合として君臨し、特殊ガス、CMPパッド、先端ウェットケミカルの分野で日本の化学メーカーと世界市場を分け合っている²²。米国の強みは、ハードウェア単体ではなく、ソフトウェアと設計IP（SynopsysやCadenceなど）を起点に、ファウンドリの生産ラインを川上からアーキテクチャレベルで統括する能力にある²¹。

台湾サプライヤーの動向

TSMCの「現地調達化（ローカリゼーション）」推進と地政学的リスク分散の戦略に乗り、台湾の地元化学・部材メーカーは急速に技術水準を向上させている²²。特に高純度溶剤分野では、LCY Chemical（李長栄化学工業）がTSMCの3nmプロセス向けに超高純度イソプロピルアルコール（EIPA）を精製・循環供給する「EIPAデュアル・サーキュラーエコノミー・モデル」を開発し、2024年のTSMC優秀サプライヤー賞を獲得するなど頭角を現している⁹。また、EUVポッド（ウェハ搬送容器）をほぼ独占するGudeng Precision（家登精密工業）や、CoPoS開発におけるガラス加工・パネル技術で提携するInnolux（群創光電）、さらには世界最大手のアウトソーシングパッケージング・テスト（OSAT）企業であるASE Technologyなど、後工程イノベーションにおけるTSMCの物理的距離を武器にしたパートナーシップが際立つ¹⁴。

韓国サプライヤーの動向

サムスン電子やSKハイニックスという強力なメモリ巨大IDM（垂直統合型デバイスメーカー）を抱える韓国では、政府主導の「素材・部品・装置（ソブジャン）」内製化政策に基づき、日本依存からの脱却と自国製材料の採用が強力に推し進められてきた³⁰。Soulbrain（ソウルブレイン）やDongjin Semichem（東進セミケム）といった企業がエッチング液や一部のレジストでローカライズを達成しているものの、ロジック最先端（3nm/2nm）や先進露光（EUV）、3Dパッケージングなどの超高付加価値領域においては、基礎的な化学合成の純度や分子設計能力の差がいまだ大きく、依然として日本の東京応化工業（TOK）やJSR、ADEKAなどの韓国子会社から原薬の供給や技術提供を受けざるを得ない構造的限界を抱えている¹⁸。

国・地域	主要な技術的強み	主な代表企業	日本企業との競争・協調関係	TSMCエコシステム内における位置づけ
日本	極限純度化学合成、高分子配向制御、CMP微細シリカ、パッケージ基板⁶	信越化学、TOK、SUMCO、イビデン、味の素⁵	コア素材・原材料の独占的供給。川上での圧倒的ボトルネック保持⁶	最先端ロードマップを物理的に成立させる「物質的イネーブラー」¹⁶
米国	成膜・エッチング装置、欠陥検査、高機能パッド、設計IP・ソフトウェア⁵	AMAT, Lam Research, KLA, DuPont, Entegris⁵	装置と材料の協調開発における提携。ハイエンド部材での直接的な競合⁵	プロセス設計および製造ラインの標準規格を統括する「プラットフォーマー」²¹
台湾	高純度溶剤リサイクル、先端ウェハ搬送容器、アセンブリ・テスト、ガラス加工²⁶	LCY Chemical, Gudeng, Innolux, ASE²⁶	日本が供給した原薬を用いた現地精製・リサイクル循環での密接な協業²⁶	地理的近接性を最大の武器とする「量産・リサイクルパートナー」¹³
韓国	メモリプロセスへの最適化、汎用エッチング化学、高帯域幅メモリ（HBM）¹⁷	Soulbrain, Dongjin Semichem³⁰	汎用ケミカル材料での競合。最先端露光材料では日本企業への依存継続¹⁸	メモリ積層化技術における競争相手兼TSMC向けの供給補完関係¹⁷

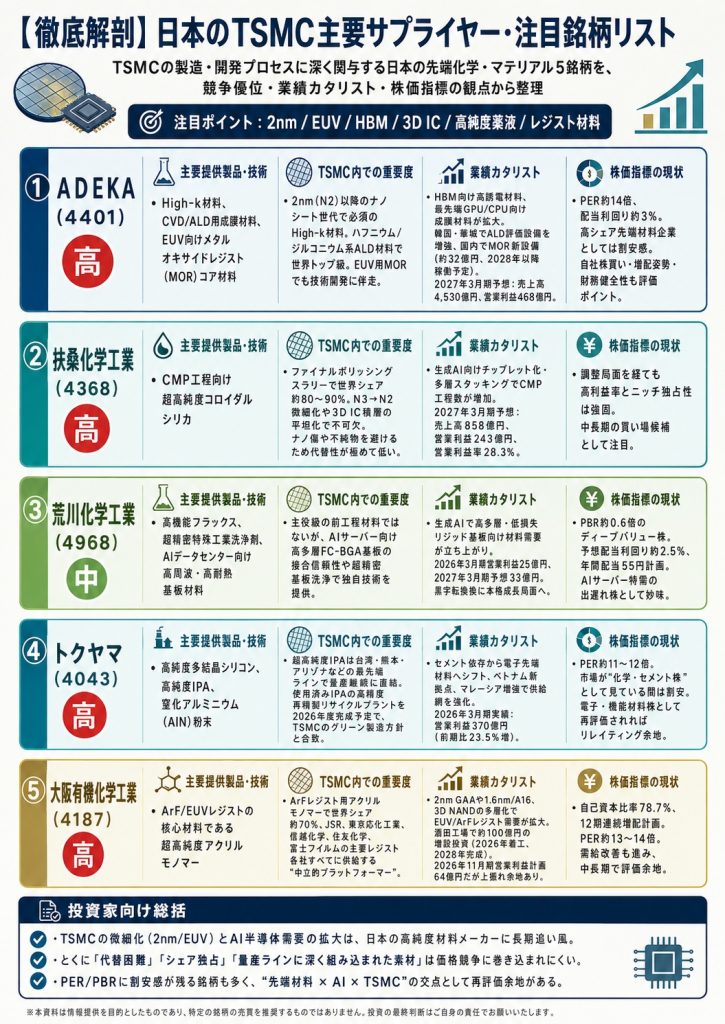

3. 【徹底解剖】日本のTSMC主要サプライヤー・注目銘柄リスト

株探特集記事等で紹介された、TSMCの製造・開発プロセスに深くコミットしている日本の先端化学・マテリアル5銘柄について、投資価値と独自の競争優位性を構造化してプロファイリングする¹⁷。

① 株式会社ＡＤＥＫＡ（証券コード：4401）

主要提供製品・技術

半導体メモリおよびロジックの極微細構造形成に使用される高誘電材料（High-k）、CVD/ALD（化学気相堆積／原子層堆積）用極薄膜成膜材料⁸。さらに、EUV（極端紫外線）リソグラフィにおいて解像度を高め、ラインエッジラフネス（配線歪み）を極小化する「メタルオキサイドレジスト（MOR）」のコアとなる遷移金属化合物¹⁷。

TSMC内での重要度：高

ナノシート構造を採用するTSMCの2nm（N2）世代以降の前工程においては、デバイス全体の静電容量を確保するために、ハフニウムやジルコニウムを用いた分子原子層堆積（ALD）技術が完全に必須となる³。同社はHigh-k材料において世界トップクラスのシェアを誇り、代替不可能性が極めて高い³⁴。また、EUVプロセス用の次世代MOR材料は、有機レジストを超える解像度とエッチング耐性を誇る技術であり、同社がTSMCの技術開発に伴走する極めて重要な地位にあることを意味している¹⁸。

業績カタリスト

生成AI向けHBM（高帯域幅メモリ）キャパシタ用の高誘電材料や、最先端GPU・CPU向けの成膜材料の出荷が爆発的な拡大期に入っている⁸。これに対応するため、同社は韓国・華城（ファソン）市のALD評価研究施設の大幅拡充（ALD成膜・評価設備を倍増）や、国内（茨城県内）でのMOR向け生産設備新設（約32億円を投資、2028年4月以降稼働予定）を矢継ぎ早に展開している¹⁸。2027年3月期業績は、売上高4,530億円（前期比9％増）、営業利益468億円（同13％増）と、連続で過去最高益を更新する見通しである¹⁷。

株価指標の現状

PERは14倍前後と、高度な先端半導体電子材料を独占的に提供する成長企業としては過小評価が目立つ割安水準に放置されている¹⁷。配当利回りは3%近くに達しており、積極的な自社株買いや増配姿勢など、株主還元と高い自己資本比率に裏打ちされた財務健全性が魅力的な下値支持線を提供している¹⁷。

② 扶桑化学工業株式会社（証券コード：4368）

主要提供製品・技術

半導体シリコンウェハ製造工程および回路形成後のウェハを物理的に研磨するCMP（化学機械平坦化）プロセスで使用される、極限まで不純物を排除した「超高純度コロイダルシリカ」¹⁷。

TSMC内での重要度：高

同社の超高純度コロイダルシリカは、CMP研磨剤の最終工程用「ファイナルポリッシングスラリー」として世界シェア約8〜9割（業界推計）という驚異的な圧倒的シェアを保持している¹⁷。TSMCのN3からN2プロセスへの微細化、さらには数兆個のバンプが形成される3D IC（SoIC等）の積層インターフェース平坦化においては、わずか数ナノメートルの微細な傷（スクラッチ）や不純物残渣が断線や短絡を招く致命傷となるため、同社の不純物のないシリカ粒子は「代替が完全に不可能な物質」として位置づけられている¹⁶。

業績カタリスト

生成AI向けチップレット設計の普及にともない、後工程を含む多層スタッキング化が進展し、1つの半導体パッケージあたりのCMPプロセス数が幾何級数的に増加している¹⁷。このため、ウェハの総生産枚数を上回るペースでコロイダルシリカの総消費量が拡大している。2027年3月期予想は売上高858億円（前期比12％増）、営業利益243億円（同29％増）と極めて高い利益成長を見込み、営業利益率は28.3％と化学・部材セクター最高峰の収益力を示す¹⁷。

株価指標の現状

上場来高値（株式分割修正後4,740円）を記録したのち、調整を挟んで踊り場を形成しているが、独自の高い利益率と持続的な需要構造を勘案すれば中長期の買い場を示している¹⁷。極めて高い参入障壁を持つニッチ独占企業として、投資家の間での確固たる地位を確立している¹⁷。

③ 荒川化学工業株式会社（証券コード：4968）

主要提供製品・技術

天然樹脂ロジン（松脂）変性技術を起源とし、高機能フラックス材料（接合材）、精密電子デバイスの残留物の除去を担う「超精密特殊工業洗浄剤」、およびAIデータセンター（AIDC）向けの高周波・高耐熱性電子基板用材料¹⁷。

TSMC内での重要度：中

前工程のリソグラフィ材料のような主役級の直接材料ではないものの、AIサーバー向け高性能マザーボード（高多層FC-BGAなど）の接合信頼性を保証する超精密基板洗浄や、バンプ接合の品質を決定するフラックス領域で独自の配合技術を提供している¹⁷。

業績カタリスト

生成AIによるデータセンター増設に伴い、高性能スイッチングLSIや光トランシーバーなどに用いられる高多層・低損失リジッド基板向けの特殊硬化型樹脂や機能性コーティング材料の需要が急速に立ち上がっている¹⁷。2025年3月期に過去3期に及ぶ低迷から営業黒字化を達成し、2026年3月期には営業利益が前の期比2.4倍の25億円へ拡大、売上高は過去最高を更新した¹⁷。さらに2027年3月期は営業利益33億円（前期比32%増）と本格的な成長軌道に乗る予想である¹⁷。

株価指標の現状

PBRは0.6倍台と解散価値を大幅に下回る極めて割安なディープバリュー株である¹⁷。信用買い残も低水準で推移しており、需給的な上値の軽さを有しながら、年間配当は前期比5円増の55円を計画（予想配当利回り約2.5%）しており、AIサーバー特需を享受できる出遅れ株として妙味が大きい¹⁷。

④ 株式会社トクヤマ（証券コード：4043）

主要提供製品・技術

半導体シリコンウェハの基礎となる単結晶シリコン製造用「高純度多結晶シリコン」（世界シェア20〜25%）⁴⁶。半導体製造プロセスのウェハ乾燥・精密洗浄でデファクトスタンダードとなっている「高純度イソプロピルアルコール（IPA）」（アジアシェアNo.1）⁴⁶。プラズマプロセス用部材や成膜テーブルなどに使用される高機能放熱材料である「高純度窒化アルミニウム（AlN）粉末」（世界シェアNo.1）³²。

TSMC内での重要度：高

TSMCの台湾、熊本、アリゾナ（米国）などのグローバル先端製造ラインにおいて、微細な配線パターン内の不純物や水分残渣を取り除くために、同社の超高純度IPAは量産継続に直結する必須薬剤である²。同社は台湾現地子会社「FTAC（フォルモサトクヤマアドバンスドケミカル）」を通じて、TSMC等の最先端製造ラインから排出される使用済みIPAを回収・高精度再精製し、純液を超える品質へとリサイクル還元する「リサイクルプラント」を2026年度に完成させる予定である³²。これはTSMCの「グリーンマニュファクチャリング」方針に完全合致し、サプライチェーンの強固なロックインを実現している⁵。

業績カタリスト

伝統的なセメント事業から、成長領域である電子先端材料（多結晶シリコン、放熱AlN、高純度IPA）へのシフトが急進している¹⁷。ベトナム（バリア・ブンタウ省、2026年3月完工、2027年商業運転予定）での多結晶シリコン精製・加工拠点の新設、マレーシアでの生産力増強などにより、グローバルな多拠点供給網（地政学的リスク対応力）を強化している⁴⁶。2026年3月期実績は営業利益370億円（前期比23.5%増）を達成し、2027年3月期も需要回復と放熱フィラー需要拡大を背景に利益拡大を見込む¹⁷。

株価指標の現状

PERは11〜12倍前後と、同業のエレクトロニクス素材メーカーに比べて極めて割安な水準にとどまっている¹⁷。成熟産業主体の「化学株・セメント株」という市場のバイアスが剥落し、高度な「電子・機能材料株」としての本質的価値が市場で再評価された際には、マルチプルの拡大を伴う大幅なリレイティングが期待される⁴⁶。

⑤ 大阪有機化学工業株式会社（証券コード：4187）

主要提供製品・技術

半導体リソグラフィ用ArFドライ／液浸露光レジスト、および最先端EUV露光レジストの核心材料である、超高純度「特殊アクリル酸エステル（アクリルモノマー）」¹⁷。

TSMC内での重要度：高

同社のArFレジスト用アクリルモノマーの世界シェアは約70%と圧倒的である¹⁷。極めて特徴的なのは、同社が「JSR、東京応化工業（TOK）、信越化学工業、住友化学、富士フイルム」といった、世界のフォトレジスト市場の9割以上を支配する日本の主要レジストメーカー「5社すべて」にモノマー原料を直接供給している、レジスト業界における事実上の唯一の「中立的プラットフォーマー」であるという点である¹⁸。TSMCが使用するあらゆる先端露光用のレジストの深淵には、同社の極純合成されたマテリアル技術が組み込まれている¹⁷。

業績カタリスト

最先端ロジックプロセス（2nm GAA世代や1.6nm/A16ノード）や3D NANDにおける多層構造化の進行にともない、微細パターンを精密形成するための露光工程数が増加し、高付加価値なEUVおよびArFレジストモノマーの消費量が構造的に拡大している³。山形県・酒田工場における総額約100億円の半導体材料生産ライン増設投資（2026年着工、2028年完成）は、中長期の需要爆発に対応するための布石である⁵¹。2026年11月期会社計画（営業利益64億円）は極めて保守的であり、実態需要に基づく上振れ余地が10億円以上あり、2027年11月期も最高益更新トレンドが継続する見通しである¹⁷。

株価指標の現状

自己資本比率78.7%、12期連続の年間配当増配を計画している超優良・筋肉質の財務体質を誇りながら、PERは13〜14倍前後と理論株価を下回る水準で推移している¹⁷。信用買い残の整理が進んだことで浮動株需給が極めて軽く、出来高の上昇とともに青空圏へと突入しやすい環境が整っている¹⁷。

4. 投資家が注目すべき独自の技術的強みを持つ「隠れた本命」候補【4社】とその理由

「化学・素材株特選5」以外の領域においても、TSMCの次世代ロードマップ（GAA 2nm、SPR 1.6nm、CoPoSパネルレベリング、およびガラス基板パッケージング）を水面下から掌握する、独創的かつ独占的な日本企業が4社存在する³。これらの「隠れた本命」候補4社について、その技術的障壁と投資価値を詳細に分析する。

① イビデン株式会社（証券コード：4062）：ガラス基板（Glass Core Substrate）革命の絶対的コア

技術的優位性

AIアクセラレータやHBMの統合パッケージの急速な巨大化にともない、従来の有機（ABF）ビルドアップ基板は、熱による深刻な「反り（Warpage）」や、配線長増大による「伝送信号損失・電源インピーダンスの上昇」という、物理限界の壁に衝突している¹³。これを打破する破壊的イノベーションとして急浮上したのが、基板の芯（コア）の部分を有機樹脂から極薄ガラスへと置き換える「ガラスコア基板（GCS）」技術である¹¹。

TSMCがJPCA Show 2026等の先行技術展示にて初めて公開したガラス基板適用のCoWoS検証データによると、従来の有機基板と比較して以下の決定的な優位性が確認された¹³。

パッケージ熱反り（COP）特性：改善¹³
有効熱膨張係数（Effective CTE）：減少¹³
有効弾性率（Effective Modulus）：向上¹³
給電性能（電力安定性）：導通抵抗値減少、ループインダクタンス値減少¹³

これは、ガラス基板の採用によって電極を垂直に形成する「TGV（ガラス貫通電極）」の伝導路を劇的に短縮でき、給電効率を高め、AIチップ内のトランジスタ数を追加的・高周波的に駆動させるための物理マージンを創出できることを示している¹³。

TSMCはこのガラスコア基板の量産検証パートナーとして、日本のパッケージ基板の世界的巨頭であるイビデン、および台湾のフラットパネルメーカーであるInnolux（群創光電）との3社共同での「アイアン・トライアングル（鉄の三角同盟）」を結成した¹⁴。ガラスは高硬度かつ高脆性であるため、数万箇所もの超高密度TGVへの銅フィリングや微細パターン割れの制御は、既存の基板ベンダーやパネルベンダー単独では極めて困難である¹³。イビデンが有する「極高多層FC-BGA基板技術」および「ABF積層ラミネーション平坦化技術」と、Innoluxの大面積大判ガラス加工技術を補完・融合させるアプローチは、TSMCにとって次世代パッケージング（CoPoSおよび2.5D/3D積層）ロードマップに到達するための唯一無二の手段となっている¹³。

投資価値

現在、イビデンの表面的な株価指標（実績PERが一時的に100倍を超過）は短期的な製品構成の過渡期を反映しているに過ぎない⁵⁴。AIアクセラレータ製品におけるパッケージング歩留まりの重要性を考慮すれば、基板コストが製品全体の総BOM（部品構成比）の数％に過ぎない一方で、パッケージ不良によるデバイス破損・廃棄損失は基板そのものの5〜10倍に達する²⁷。したがって、パッケージ歩留まりを飛躍的に高めるイビデンのガラスコア基板は、高単価な次世代NVIDIA等チップにおいて価格が従来樹脂の数倍であっても「採用が不可欠（Necessity）」となる²⁷。2028〜2029年の量産化フェーズ、およびそのシミュレーション検証が加速する2027年に向け、同社は世界最高峰の先進パッケージングの恩恵を最もダイレクトに享受する成長株へ回帰する可能性が極めて高い¹³。

② 株式会社トリケミカル研究所（証券コード：4369）：ナノシートGAA（2nm）およびA16プロセスを支える成膜素材の独占

技術的優位性

TSMCが2025年後半から開始したナノシート型GAA 2nm（N2）プロセスの商業量産、および2026年後半に控えるSPR（裏面電源供給）搭載1.6nm（A16）ノードにおいて、最重要となる物理材料が、CVD／ALDによる配線・極薄成膜（High-k絶縁膜、極薄バリアメタル等）用の超高純度金属化合物「前駆体（プレカーサー）」である³。トリケミカル研究所は、ハフニウム、ジルコニウム、タングステン、および次世代SPRで配線電気抵抗を劇的に引き下げる「ルテニウム」といった遷移金属・希土類材料の高純度オルガノメタリック前駆体製造における世界的リーディングカンパニーである⁸。

ALD（原子層堆積）法では、均一な単分子層を形成するため、気化特性が温度変化に対して極めて安定し、かつ配向性の精密制御が可能な前駆体が要求される⁸。微細化が進むにつれて1ウェハあたりのALDパス数は累積的に増大し、トリケミカルの供給する超高純度液体・固体前駆体の付加価値は爆発的に上昇している⁸。同社は「多品種少量生産」の極みとも言える精密合成ラインを保有しており、TSMCの先進プロセスの進展は、同社の製品の単価向上と出荷数量の同時増加を担保する決定的な要因となる³⁶。

投資価値

予想PERは26.9倍前後、PBRは3.37倍、ROEは16.28%と、極めて強力なニッチ独占素材企業としては財務安全性と資本効率の双方が高バランスで維持されている⁵⁵。TSMCとサムスンがGAA（2nm/3nm）や先進High-k膜、EUV露光による微細DRAMキャパシタの製造能力を競うなかで、どちらの陣営が勝利しても同社製品の採用は不変であるという「バリューチェーンの要（ニュートラル・チョークポイント）」としての盤石さを有している⁸。

③ 東洋合成工業株式会社（証券コード：4970）：EUV解像度を左右する感光性機能分子の支配者

技術的優位性

TSMCのEUVリソグラフィ（3nm/2nm/A16ノード）に供されるフォトレジストの機能特性は、いかに光子を効率よく捕捉し、高密度に酸を発生させて極微細配線のエッジをシャープに現像するかという化学設計に依存する³。東洋合成工業は、フォトレジストの性能を決定づける最重要機能材料である「感光性材料（PAG：光酸発生剤や各種光増感剤）」や、露光時の揮発成分による光学系レンズの汚染を防ぐ「超高純度洗浄・表面処理溶剤」の世界的メガプロバイダーである³¹。

EUV露光のエネルギーは従来のArFエキシマレーザーに比べて著しく高く、レジスト中の機能成分のわずかな不純物分布が「マイクロブリッジ（配線間短絡）」や「断線」といった歩留まり低下に直結する¹⁷。同社が培ってきた極微細な分子量分布管理や、金属イオンを100ppt以下に除去する超純度精製プロセスは、レジスト完成品メーカー（TOK、JSRなど）の技術的な信頼性を根底から支えており、TSMCのEUVラインにおいて事実上の不可欠な素材供給源として機能している¹⁸。

投資価値

現在、研究開発・先端設備の大規模増強（減価償却費の一時的増大）を背景に、表面上のPERは40倍前後、PBRは4.6倍台と高く見えるものの、今期の進捗結果（前期経常利益目標に対して138.2%の進捗率を達成した高実績）が示すように、需要の爆発期における業績上振れ余地は極めて巨大である⁵⁹。TSMCが熊本や台湾で先進ノード（N3世代以降）のウェハキャパシティを急ピッチで立ち上げるなかで、同社の高付加価値ケミカル製品の稼働率・利益率はリニアに跳ね上がる構造にあり、先行投資の回収フェーズにおいて圧倒的なEPS（1株当たり利益）の急拡大を期待できる銘柄である¹⁵。

④ 東京応化工業株式会社（証券コード：4186）：EUVおよび先端パッケージ向けレジストのグローバルプラットフォーマー

技術的優位性

TSMCの製造工程において、微細加工プロセスであるEUVリソグラフィの「フォトプロセス」そのものをグローバルシェア約4割（世界首位）で支配しているのが、通称TOKとして名高い東京応化工業である¹⁸。同社はTSMCのN3、N2、さらに1.6nm世代の開発において、最優先材料メーカーとして、現地ラボおよびJRDC等の先端検証拠点を軸に伴走している³。

同社の強みは、前工程の感光レジスト分野における絶対的プレゼンスに留まらず、先進パッケージング（CoWoS、SoIC、CoPoS等）の後工程リソグラフィで使用される「厚膜感光材料（バンプ形成用、再配線層RDL形成用）」、さらには半導体3D積層ウェハの接合一時支持材料（テンポラリーボンディングシステム）において圧倒的な高シェアとプロセス実績を有していることにある⁵。

投資価値

2026年6月時点におけるPERは38.1倍、PBRは5.68倍と株価指標にはプレミアムが加味されているものの、対会社予想経常利益進捗率が第1四半期時点で既に28.6%（15,374百万円）に達しており、年間通期でコンセンサス（62,363百万円）を大きく上振れするポテンシャルを有している⁵⁸。年間配当は「8期連続の増配」を計画しており、自己資本比率の高さに裏打ちされた強固なガバナンスと、前工程・後工程双方の技術変革を独占的に掌握するポートフォリオの完成度は、TSMCエコシステム内の「安全パイ（最高品質株）」として位置づけられる。

次世代パッケージング（CoPoS・ガラス基板・先進成膜）関連隠れた本命4銘柄の比較表

上式に基づき、次世代技術（GCS/CoPoS/GAA/EUV）の主導権を握る本命候補の定量的・定性的評価を一元的に比較する。

銘柄名（証券コード）	PER（会社予想）	PBR（実績）	予想配当利回り	コア技術・提供製品	TSMCロードマップにおける役割と重要度
イビデン	約 115.5 倍⁵⁴	約 6.5 倍⁵⁴	約 0.20 %	FC-BGA高性能パッケージ基板、ガラスコア基板（GCS）¹⁴	最重要（代替不可） TSMC、Innoluxとの「3社共同アライアンス」によるCoPoS基板独占共同開発¹⁴
トリケミカル研究所	約 26.9 倍⁵⁵	約 3.37 倍⁵⁵	約 0.92 %⁵⁵	High-k、CVD/ALD成膜用極超高純度金属化合物（前駆体）⁸	高（チョークポイント） 2nm（GAA）以降の配線抵抗極小化プロセス（ルテニウム等）のコア材料供給³
東洋合成工業	約 40.1 倍⁶⁰	約 4.67 倍⁶⁰	約 0.31 %⁶⁰	EUV/ArFリソグラフィ用感光性材料（PAG等）、超精密溶剤³¹	高（黒幕サプライヤー）世界のレジスト完成品メーカーへの超高純度原材料独占供給¹⁸
東京応化工業	約 38.1 倍⁵⁸	約 5.68 倍⁵⁸	約 0.72 %⁵⁸	EUV/ArFレジスト、パッケージ用厚膜RDL形成レジスト³¹	最重要（Grand Alliance） EUVレジスト世界シェア首位、前工程と先進パッケージを一気通貫でサポート⁵

5. 先進パッケージングの技術的パラダイムシフトがもたらす第三次・第四次インサイト

本レポートにおけるOSINTに基づく多角的なクロスリファレンスは、日本の半導体化学・部材セクターの投資価値を評価する上で、単に「取引実績がある」「シェアが高い」という次元を超えた、以下の極めて高度な二次的・三次的インサイト（技術的パラダイムシフトの波及的影響）を提示している。

二次的インサイト：後工程（先進パッケージング）の「前工程化」と高付加価値材料の消費爆発

従来、半導体の製造における価値の過半は、微細回路を形成する前工程に集中し、後工程（切断・アセンブリ・パッケージ）は低付加価値の受託加工サービス（OSAT）として位置づけられてきた。しかし、CoWoS、SoIC、そしてCoPoS（パネルレベルパッケージング）の台頭により、後工程は「ナノメートル単位の3Dシリコン積層・微細再配線（RDL）」を行う、実質的な「第二の前工程」へと変貌を遂げている⁴。

このシフトは、日本の部材・化学メーカーにとって、利益率の劇的な向上を伴う「市場規模の数倍化」を意味する。一例として、感光性ポリイミド（PSPI）市場は2025年の18億ドルから2034年には42億ドルへと年平均9.8%で急拡大する見通しであり、先進パッケージにおける再配線層（RDL）の多層化、応力緩衝層、ガラスコアとABFビルドアップ層間の接合ダイエレクトリック層形成のたびに、PSPIのパターニング工程が何層も累積的に追加される²⁷。NVIDIAのH100や次世代アーキテクチャでは、1モジュールあたり3〜5層ものPSPI絶縁膜が消費される⁴¹。これは、日本の化学・有機材料メーカーが「パッケージングプロセスそのものの構造設計・配線プロセスを規定する存在」へと、バリューチェーン内で垂直的に昇格していることを裏付けている。

三次的インサイト：ガラス基板（CoPoS）移行にともなう装置・材料サプライチェーンの再編成（日本のハンドリング装置群）

TSMCのC.C.魏（シー・シー・ウェイ）会長が言明した「CoPoSパイロットライン（龍潭工場）の評価および2028〜2029年の本格量産ロードマップ」は、前工程の製造プロセス以上に、日本の微細ハンドリング・搬送装置メーカーへの劇的な需要連鎖をもたらす¹²。従来の12インチ丸型ウェハ（表面積約7万）から、750mm × 620mm等の超大判矩形パネル（表面積約46万）への移行は、1枚あたりから取り出せる良品チップ数を飛躍的に高め、材料利用効率を従来の70%未満から90%以上へ引き上げることでコストを20〜30%削減する¹¹。

しかし、超大判のガラス・複合パネルは、極めて破損しやすく、微小な不純物堆積による熱反りが致命的となるため、超精密なハンドリングと大判パターニングの高度な整合性が要求される¹³。TSMCのCoPoSパイロットラインの装置評価においては、日本を代表する装置メーカー群が競合（台湾・韓国・米国ベンダー）を完全に圧倒する実証データを示している¹²。

パネルハンドリング・自動化（ウェハ搬送・切断）： ディスコ、リンテック、日東電工、山田製作所、タズモが独自アライアンスを形成し、大判薄板ガラスの搬送時割れを皆無にするロボティクスを提供⁵
成膜・洗浄・RDLパターニング： 東京エレクトロン、SCREENが、前工程で培った精密液流制御を大型矩形パネルへと応用し、均一成膜と極限洗浄を実現⁵
大判パネル欠陥検査（AOI）： KLAやCamtekなどのグローバル大手に混じり、VisEraや日本の精密検査装置が微細異物検知でTSMCの厳格な品質検証をクリア¹²

この事実から導き出される結論は、ガラス基板革命（CoPoS）とは単にガラス基板メーカーだけの商機ではなく、それらを取り扱う「日本の精密装置・マテリアルハンドリングサプライチェーン」全体への歴史的な追加投資マネーの流入を意味するということである。

四次的インサイト：地政学的分散を逆手に取る日本企業の「グローバル・アービトラージ（裁定機会）」の獲得

TSMCはアリゾナに総額1,650億ドル（米国史上最大の直接投資）、ヨーロッパ（ドイツ・ドレスデン）に110億ドル規模、そして日本の熊本（JASM）に200億ドル超を配分する大規模な「マルチファブ戦略」を実行している²。台湾本国でのエネルギー grid の物理的・政治的限界や水資源のボトルネック、地政学的政治リスクに対処するための「分散」であるが、これは日本の化学・素材サプライヤーにとって利益率を劇的に引き上げる機会（裁定利益）を提供している⁶。

日本の素材メーカー各社は、すでに現地国でのサステナビリティ・調達基準を満たすため、あるいは供給近接性を担保するために、各ハブ（JASM熊本、TSMCアリゾナ、ドレスデンなど）の近傍への展開を完了しつつある。例えば、イビデンやTOK、ADEKA、トクヤマ、さらにはロジンや洗浄ケミカル等のメーカー群が現地調達率要件の恩恵を受け、現地政府からの多額の補助金を誘引しながら現地製造拠点を築いている⁶。最先端半導体の製造そのものが世界中に分散すればするほど、各拠点で共通して消費される「日本のデファクトスタンダード部材」の総消費量とプレミアム価格は指数関数的に向上する。

6. 投資家が注目すべき結論と中長期のアクション・レコメンデーション

以上の詳細な分析から、投資家が今後の半導体・化学・素材セクターのポートフォリオを構築するにあたっては、以下の確たる意思決定プロセス（アクションプラン）が極めて有効であると推奨される。

第一に、前工程微細化の物理的推進力となる東京応化工業（TOK） や大阪有機化学工業 などの「露光・レジストコア」をポートフォリオの主軸（強固なディフェンシブ・グロースのアンカー）に配置することである¹⁷。これらは、TSMCのN2からA16（1.6nm世代）におけるGAA構造、裏面電源（SPR）など「前工程の進展と完全に同期して収益が拡大する」ため、市況の一時的な変動に対して最も耐性が強い³。

第二に、AI半導体の宿命とも言える「熱・パッケージング問題」を物理的に解決する、パラダイムシフトの真の支配者としてのイビデン に対する中長期の蓄積戦略の実行である¹³。現在の株価水準が既存FC-BGA有機基板の需給に振り回されている段階（PERが高水準に見える時期）こそが、2028年以降のCoPoS・ガラスコア基板の本格量産期を見据えた機関投資家や長期投資家にとって、無類のマルチプル拡大を狙える最も確実性の高い買い場となる¹³。

第三に、トクヤマ や荒川化学工業 のような「マクロ指標としての過小評価（PBR0.6〜0.7倍台、PER11倍前後）を維持しているディープバリュー株かつ、最先端AI半導体用材料ポートフォリオが急速に拡大している構造変化銘柄」を組み込むことである¹⁷。これらは伝統的なコモディティ事業の比率が高いために市場から「重厚長大株」として見過ごされているが、TSMC熊本（JASM）の先端ウェハ量産稼働やAIサーバー需要の恩恵を受けて機能材料事業の構成比・利益率が急上昇する過程で、業績の上振れサプライズを伴った大幅なキャピタルゲインをもたらすポテンシャルを強烈に内包している¹⁵。

日本の素材・マテリアル産業が握る「極限の分子制御」は、他国が追随できない国策級の競争優位性であり、TSMCという最強のファウンドリの成功そのものにフリーライド（ただ乗り）できる、最も合理的かつ低リスクな投資対象として揺るぎない輝きを放ち続けている。
