エグゼクティブサマリー

調査基準日は2026年8月16日（日本時間）、対象期間は8月3日〜8月16日の14日間です。 AIアクセラレータ、GPU、カスタムASIC、エッジAI SoCと、DRAM、HBM、NAND、高帯域フラッシュなどを中心に、経営判断への影響が大きいニュースを優先順位順に選びました。国内については、日本企業・日本市場への直接的な影響がある案件を中心に、AIサーバ向け周辺半導体やセンシング半導体も補完的に含めています。

この2週間で最も重要な変化は、AI半導体競争のボトルネックが「GPUそのもの」から「メモリ容量・帯域、先端パッケージ、ストレージ階層」へ一段と移っていることです。TrendForceは2027年もDRAM供給が逼迫すると予測し、NVIDIAが次世代Rubin UltraについてHBM構成を引き下げる案を検討していると報告しました。一方でSK hynixはDRAM/HBMとNANDの生産基盤に約54.3兆ウォンを投じます。AI投資の制約条件は「GPUを買えるか」だけではなく、「HBM、DRAM、電力、パッケージまで揃うか」に変わっています。 [1]

第二に、HBMだけに依存しないメモリ階層が急速に具体化しています。 キオクシアはGPU直結を想定する最大1,000万IOPSのPCIe 6.0 SSDを発表し、SK hynixとSandiskは最大512GB/スタック、3TB/sを想定するHigh Bandwidth Flash（HBF）の初のオープン標準仕様を公表しました。SamsungもAIアクセラレータ上にHBMを積層する「zHBM」を披露しています。今後は「GPU＋HBM」だけでなく、HBM、DRAM、CXL、HBF、高性能SSDをワークロード別に組み合わせる設計能力がAIインフラのTCOを左右します。 [2]

第三に、NVIDIA一極集中に対するハイパースケーラーの自社ASIC化が次の段階に入りつつあります。 Microsoftは次世代AIアクセラレータ「Maia 300」を2026年9月にも発表し、TSMCと2027年までに30万個超の生産能力を確保する交渉を進めているとReutersが報じました。長期的には100万個超の能力を狙うとされます。数字は未確定ですが、この規模が実現すれば、GPU需要そのものが消えるのではなく、NVIDIA GPUとクラウド事業者ASICが用途別に棲み分ける市場が一段と明確になります。 [3]

第四に、日本勢にとっては、「GPUを自前で作れない」ことだけを見るべきではありません。 キオクシアはAI時代のNAND・ストレージ階層で存在感を高め、TIER IVは自動運転向けAIチップの設計資産とツールチェーンをオープンソース化する構想を打ち出しました。さらにAIサーバ需要はロームなど日本の周辺半導体にも波及しています。日本企業の勝ち筋は、ストレージ、車載・エッジSoC、センサー、電源、材料、製造・検査装置、先端パッケージを含めた「AI半導体の周辺価値の取り込み」にあります。 [4]

第五に、中国の半導体・メモリ自給化は「技術的脅威」から「価格・調達戦略を左右する実需プレイヤー」へ変わりつつあります。 SMICはAI需要などを背景に高稼働となり、ウェハー価格を引き上げました。CXMTは北京第2工場を検討し、Appleが同社DRAMを評価しているとの報道も出ています。また、韓国メモリ大手の中国工場における中国製装置採用の可能性まで浮上しています。日本の装置・材料・電子機器メーカーは、中国を単なる販売市場ではなく、競合サプライチェーンが形成される市場として扱う必要があります。 [5]

調査範囲と読み方

本レポートの「短期」は概ね今後12カ月、「中期」は1〜3年、「長期」は3年以上を指します。「高・中・低」は市場全体への影響度ではなく、日本企業の経営判断を変え得る度合いとして評価しています。

また、報道ベースで企業が正式確認していない案件については「報道」「検討」と明記しています。特にNVIDIAのRubin Ultra構成、Samsungの2nm HBMベースダイ向けライン転用、AppleによるCXMT評価、Intelのメモリ再参入については、確定した量産計画ではなく、今後変更される可能性があります。 [6]

国内の主要ニュース

最優先｜キオクシアとSandisk、AI向け2Tb QLC・第9世代3Dフラッシュを発表

キオクシアとSandiskは8月12日、AIインフラ向けの第9世代・2Tb QLC 3Dフラッシュ技術を発表しました。CMOSとメモリアレイを別ウェハーで製造して接合するCBA（CMOS directly Bonded to Array）を活用し、NANDの性能向上と設備投資効率の両立を狙います。6プレーン構成を採用し、NANDインターフェース速度は4.8Gb/sと、前世代比で約33％向上するとしています。生成AIだけでなく、エージェントAIやフィジカルAIによるデータ量増加を直接の需要源として位置付けています。 [7]

インパクト：短期＝中／中期＝高／長期＝高
主な影響業種： データセンター、クラウド、SSD、ストレージ、半導体装置・材料、投資家。
経営上の意味： AIインフラ投資では、NANDを単なるデータ保管用部品ではなく、推論時の大容量コンテキストやデータセットを支える「準メモリ階層」として評価する必要があります。

高優先｜TIER IV、JST事業で自動運転AIチップ設計をオープンソース化へ

TIER IVは8月14日、科学技術振興機構（JST）の次世代エッジAI半導体研究開発事業に参画し、レベル4自動運転向けのソフトウェア定義SoCを開発すると発表しました。Autowareと連携するAIチップを独自設計し、チップのロジックだけでなくコンパイラやツールチェーンもオープンソース化する方針です。Transformer系の自動運転AIを重視し、外部メモリ転送を削減することで低消費電力化を狙います。オープンな設計資産を用いることで、複数の半導体メーカーがSoCを製品化できるエコシステムを目指しています。 [8]

インパクト：短期＝低〜中／中期＝高／長期＝高
主な影響業種： 自動車、Tier1、半導体設計、ファウンドリー、産業機械、ロボット、組み込みソフト。
経営上の意味： 日本の車載AIで「NVIDIAなど既製SoCを買う」以外の選択肢が育つ可能性があります。自動車・産業機器メーカーは、Autoware互換性を含む設計段階からの参画を検討する価値があります。

高優先｜キオクシア、GPU直結を狙う1,000万IOPSのPCIe 6.0 SSD

キオクシアは8月4日、「KIOXIA GP1 Series」を発表しました。低遅延XL-FLASH第2世代を採用し、512バイトのランダム読み出しで最大1,000万IOPSを実現するPCIe 6.0/NVMe SSDで、GPUから直接アクセスするAI用途を想定しています。同社は、HBMだけを増設するより低コストで大容量データを扱う「フラッシュ・メモリ拡張階層」として位置付けています。将来世代では1億IOPSまで拡張するロードマップも示し、評価サンプルを2026年末までに一部顧客へ提供する予定です。 [9]

インパクト：短期＝中／中期＝高／長期＝高
主な影響業種： AIデータセンター、クラウド、ストレージ、GPUサーバ、通信、研究開発。
経営上の意味： GPUクラスタを設計する際の「HBM不足＝GPUを増やす」という発想を変える技術です。RAG、ベクトル検索、KVキャッシュ、エージェントAIではSSD側の性能が投資効率を左右する可能性があります。

注目｜シャープ、Blackwell GPUを使うAIサーバ事業を国内展開へ

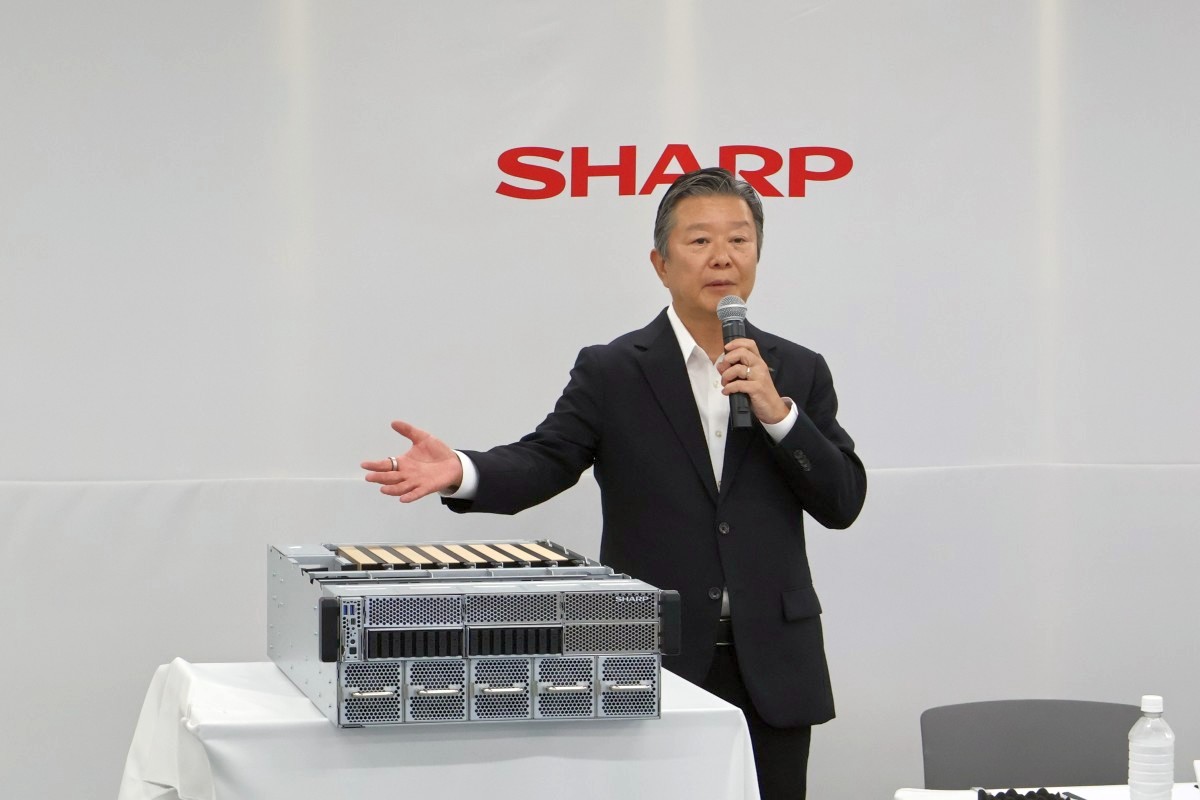

シャープは2026年度第1四半期決算説明会で、AIサーバ事業の受注活動を9月から始める方針を示したとMONOistが報じました。Foxconnの調達・製造力を活用し、NVIDIA Blackwell GPUを搭載するRTX PRO系サーバをシャープブランドで展開する構想です。シャープとFoxconnは6月時点ですでにAIインフラ、ロボティクス、スマートオートメーションなどで協業する覚書を締結していました。国内大手電機メーカーがAIサーバの供給・保守・導入支援まで取り込もうとしている点が重要です。 [10]

インパクト：短期＝中／中期＝中〜高／長期＝中
主な影響業種： 製造業、企業IT、データセンター、SI、クラウド、通信、家電。
経営上の意味： 日本企業によるオンプレミスAI導入の調達チャネルが増えます。GPU調達だけでなく、保守、電源・冷却、AIソフトウェアまで含む総保有コストで比較するべきです。

注目｜ローム、AIサーバ向け製品で「生産能力を超える受注」

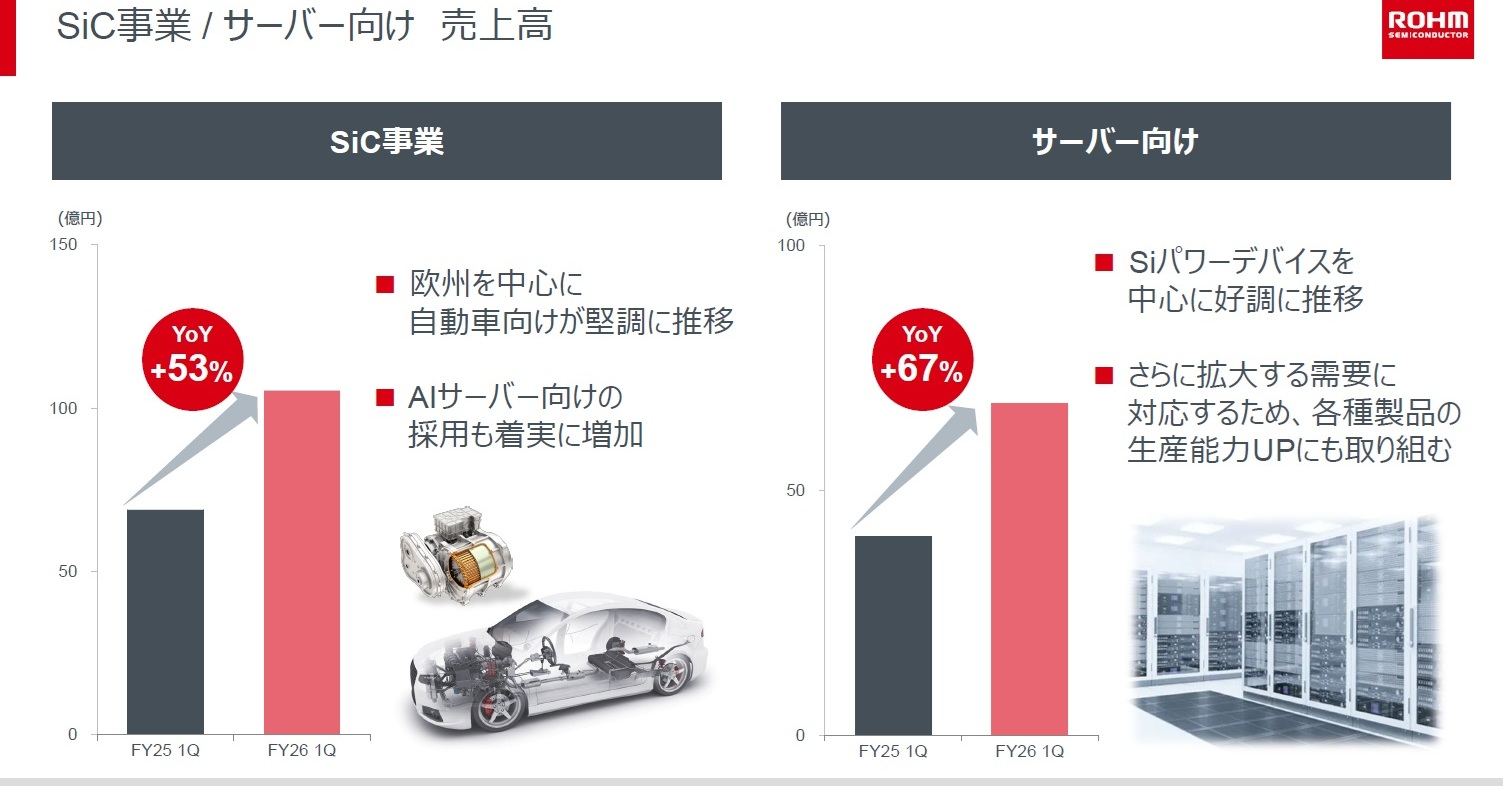

ロームは8月5日の2026年度第1四半期決算で、AIサーバ向けのシリコンパワーデバイスやLSIの事業拡大を報告しました。EE Times Japanによれば、AI・サーバ関連事業は前年同期比で大幅に伸び、会社想定を上回る需要から一部で生産能力を上回る受注状況になっています。AIサーバ需要がGPUやHBMだけでなく、電源制御・パワー半導体など日本企業が得意とする領域まで広がっていることを示す事例です。 [11]

インパクト：短期＝高／中期＝高／長期＝中〜高
主な影響業種： 半導体、電源、データセンター、電子部品、製造装置、投資家。
経営上の意味： AI半導体関連投資をGPU・HBMメーカーだけで捉えると、電力変換、電源IC、冷却、受動部品など日本のサプライヤーに発生する需要を見落とします。

補完重要｜Sony Semiconductor SolutionsとTSMC、熊本で次世代イメージセンサーJVを正式契約

Sony Semiconductor SolutionsとTSMCは8月11日、熊本県合志市に次世代イメージセンサーの開発・製造会社Advanced Vision Semiconductor Manufacturingを設立する最終契約を締結しました。Sonyが約4,650億円、TSMCが約2,820億円を段階的に拠出し、2029年の量産開始を予定しています。中心用途はスマートフォン向けですが、Sonyはセンシング技術を機械認識にも広げており、AIの入力側を担う半導体製造基盤を日本国内に構築する案件として重要です。 [12]

インパクト：短期＝低〜中／中期＝高／長期＝高
主な影響業種： 半導体製造、スマートフォン、車載、ロボット、製造装置・材料、九州のサプライチェーン。
経営上の意味： AI半導体を「演算器」だけで捉えず、センサー→エッジ処理→クラウドというPhysical AIのバリューチェーンで日本の投資機会を見る必要があります。

海外の主要ニュース

最優先｜NVIDIA、Rubin UltraのHBM構成引き下げを検討との報道――2027年のメモリ不足がGPU設計を変える可能性

TrendForceは8月4日、2027年もDRAM供給が逼迫する見通しと、HBM4Eの検証スケジュールに不確実性が残ることから、NVIDIAが次世代Rubin UltraのHBM構成を減らす選択肢を検討していると報告しました。2026年前半までは12-Hi HBM4Eを前提としていたものの、第3四半期入り後に低容量構成の評価が始まったとしています。メモリの物理的供給だけでなく、HBM4Eの歩留まり・認証、データセンターの電力制約がGPU仕様そのものを左右し始めた点が最重要です。なおNVIDIA自身が最終仕様変更を公式発表したわけではありません。 [13]

インパクト：短期＝高／中期＝高／長期＝高
主な影響業種： GPU、クラウド、データセンター、HBM/DRAM、半導体装置、AIサービス、投資家。
経営上の意味： 2027年のAI基盤を今から調達する企業は、GPU型番だけでなく「GPU当たりメモリ容量」「実効トークン処理量」「電力当たり性能」を契約要件に入れるべきです。

最優先｜SK hynix、DRAM/HBM・NANDに約54.3兆ウォンを追加投資

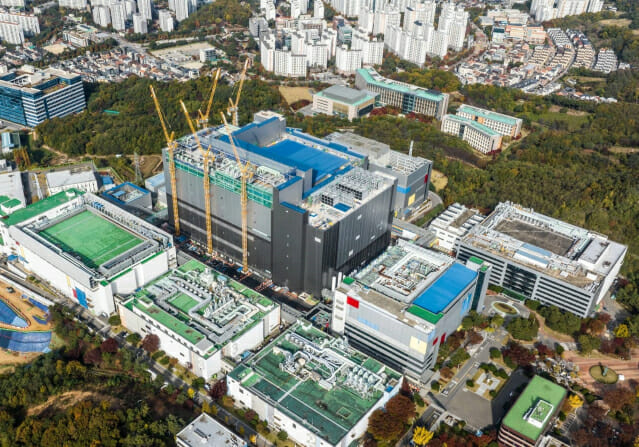

SK hynixは8月7日、2031年までに約54.3兆ウォンを投資する計画を取締役会で承認しました。うち35.2兆ウォンを龍仁のY2工場、19.1兆ウォンを清州M17工場に充てます。Y2は次世代DRAM/HBMを担い、最初のクリーンルームを2029年6月、M17はNANDを中心として2028年12月にクリーンルームを開設する計画です。AIメモリ不足への大規模な供給回答ですが、本格的な能力増強にはなお2〜3年を要します。 [14]

インパクト：短期＝中／中期＝高／長期＝高
主な影響業種： HBM、DRAM、NAND、装置、材料、先端パッケージ、データセンター、投資家。
経営上の意味： 「巨額投資が決まったからすぐ供給が緩む」と考えるべきではありません。日本の装置・材料メーカーには受注機会が生じる一方、AI利用企業には2027年前後までメモリ調達リスクが残ります。

高優先｜Microsoft「Maia 300」、2027年30万個超をTSMCに打診との報道

Reutersは8月10日、The Informationの報道として、Microsoftが次世代AIアクセラレータMaia 300を9月にも発表する計画で、TSMCに2027年までに30万個を超える生産能力を求めていると報じました。長期的には100万個超を目指すとされます。前世代Maia 200はTSMC 3nmを採用しており、大容量SRAMを重視したAI推論向け設計です。Microsoftは具体的な生産数量を確認しておらず、部品供給も制約要因ですが、CSPによる自社シリコンが「実験」から大規模調達へ向かうシグナルです。 [15]

インパクト：短期＝中／中期＝高／長期＝高
主な影響業種： クラウド、AIアクセラレータ、ファウンドリー、EDA、先端パッケージ、データセンター。
経営上の意味： クラウド契約では「どのGPUを使うか」ではなく、「どのアクセラレータで同じSLAを最安で実現できるか」という比較が重要になります。クラウドロックインもシリコンレベルへ深まります。

高優先｜Samsung、AIアクセラレータの真上に積む「zHBM」構想を公開

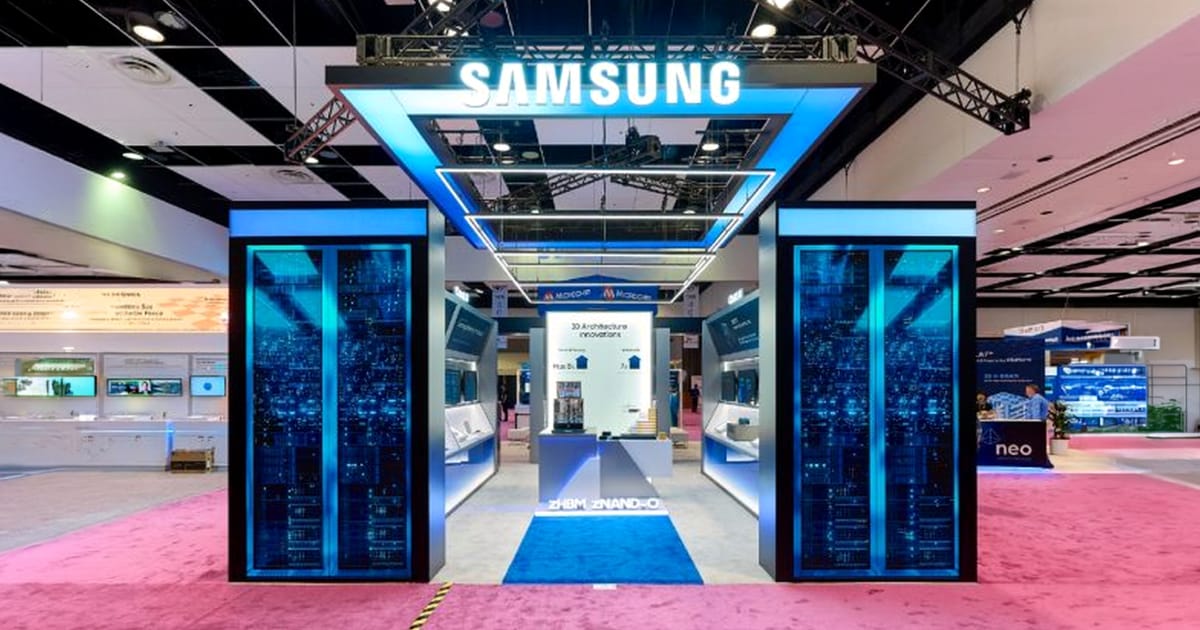

Samsung ElectronicsはFMS 2026で次世代3Dメモリアーキテクチャ「zHBM」と「zNAND-O」のモックアップを公開しました。zHBMでは、従来のようにAIアクセラレータの横へHBMを配置するのではなく、xPU上へ垂直積層することでデータ移動距離を縮めます。Samsungは将来のインターフェース構成について、HBM5比で最大8倍の性能、最大3倍の電力効率、熱抵抗半減以上を目標性能として示しています。まだ構想・開発段階ですが、HBMとロジックの3D統合が本格化する方向性は明確です。 [16]

インパクト：短期＝低／中期＝中〜高／長期＝高
主な影響業種： HBM、GPU/ASIC、先端パッケージ、材料、検査・計測、データセンター。
経営上の意味： 将来のAI半導体の競争力はプロセス微細化だけでなく、ロジック、メモリ、熱設計を一体化できる企業連合が握ります。日本の材料・接合・検査技術には大きな参入余地があります。

高優先｜Samsung、将来HBM向け2nmベースダイ量産ラインを検討との報道

韓国ZDNetは8月14日、Samsungが建設中の器興NRD-K Line 2について、研究開発用途からファウンドリー用途へ変更し、NVIDIA向けを含む将来HBMの2nmベースダイ生産に使う案を検討していると報じました。現行のHBM4EではSamsung Foundryの4nmベースダイを使用していますが、同社はHBM5では2nmベースダイを使うロードマップをすでに示しています。したがって今回の報道は、HBMがDRAMだけでなく最先端ロジックプロセスの需要源になることを示しています。ただし、ラインの最終用途は未確定です。 [17]

インパクト：短期＝低／中期＝中／長期＝高
主な影響業種： ファウンドリー、HBM、EUV、装置・材料、EDA、先端パッケージ。
経営上の意味： HBM市場をDRAMメーカーだけの競争と見るのは不十分です。今後は先端ロジック、ファウンドリー、チップレット設計までがHBMのコストと性能を決定します。

高優先｜SK hynixとSandisk、High Bandwidth Flashの初のオープン標準を公開

SK hynixとSandiskは8月4日、OCPを通じてHigh Bandwidth Flash（HBF）の初の標準仕様を公開しました。最大512GB/スタック、最大3TB/sの帯域を想定し、UCIeとの接続も視野に入れます。HBMより遅い一方、NANDの大容量・低コスト特性を活用してAIモデルやコンテキストをGPUの近くに置く「Tiered Memory」を狙います。GoogleやTenstorrentなどもエコシステム形成に参加しており、メモリとストレージの境界が曖昧になる可能性があります。 [18]

インパクト：短期＝低〜中／中期＝高／長期＝高
主な影響業種： NAND、SSD、AIチップ、データセンター、クラウド、CXL/UCIe関連。
経営上の意味： HBFが普及すれば、AIサーバの「高価なHBMをどこまで搭載するか」という設計問題そのものが変わります。キオクシアを含むNAND勢には新しいAI収益源となります。

高優先｜中国SMIC、高稼働とAI需要を背景にウェハー値上げ

SMICは第2四半期に2.9百万枚の8インチ換算ウェハーを出荷し、前四半期比で約14％増加しました。平均ウェハー価格も5.7％上昇し、総生産能力は月110万枚、稼働率は93.7％に達したとReutersが報じています。第2四半期売上高は30億ドル超、利益は4億7,920万ドルと前年同期の3倍超となりました。AIを含む中国国内需要と国産化が、SMICのキャパシティーと価格決定力を強めています。 [19]

インパクト：短期＝高／中期＝高／長期＝高
主な影響業種： 中国向け製造業、ファウンドリー、半導体装置・材料、自動車、家電、投資家。
経営上の意味： 中国製半導体を「安価な代替品」とだけ捉える前提は崩れつつあります。日本企業は中国向け調達価格、現地化率、輸出規制の三つを同時に管理する必要があります。

注目｜CXMTが北京第2DRAM工場を検討、Appleも採用評価との報道

Reutersは8月3日、中国最大級のDRAMメーカーCXMTが北京・亦荘で第2メモリ工場を建設する方向で資金調達交渉を進めていると報じました。CXMTはすでに合肥2拠点と北京1拠点のDRAMファブを運営しており、報道ベースでは各拠点は月約10万枚規模です。さらに8月9日には、AppleがAI需要に伴うメモリ逼迫への対応として、iPhoneやMacBook向けにCXMT製DRAMを評価しているとWall Street Journalが報じ、Reutersが伝えました。Reuters自身はAppleの採用検討を独自確認していません。 [20]

インパクト：短期＝高／中期＝高／長期＝高
主な影響業種： DRAM、スマートフォン、PC、家電、調達、半導体装置・材料。
経営上の意味： CXMTが世界大手顧客の認証を積み上げれば、DRAMの「Samsung・SK hynix・Micronの3社中心」という調達構造に第四極が加わります。日本企業もCXMTを競争相手・調達候補の両面から監視すべきです。

注目｜Samsung・SK hynixの中国工場、中国AMEC製装置を評価とのReuters報道

Reutersは8月5日、Samsung ElectronicsとSK hynixが、米国の輸出規制強化に備えて中国AMEC製の半導体製造装置を中国工場で評価していると報じました。重要なのは、米国の規制が中国メーカーの装置開発・採用を逆に促す可能性がある点です。一方、SamsungはReutersに対して中国工場向けAMEC装置の試験・検討を否定し、SK hynixはコメントを控えたと報じられており、事実関係には不確実性があります。 [21]

インパクト：短期＝中／中期＝高／長期＝高
主な影響業種： 半導体装置、材料、メモリ、商社、中国事業、投資家。
経営上の意味： 日本の装置メーカーにとって最大の長期リスクの一つは、輸出規制そのものよりも、規制を契機に中国製装置の性能・採用実績が積み上がることです。

長期注目｜Intel、メモリ事業への再参入を示唆――CPUとメモリの垂直統合を模索

Intel CEOのLip-Bu Tan氏は、AIによってメモリが単なるコモディティではなくなったとの認識を示し、新しいメモリアーキテクチャへの関心を表明しました。CPU上へメモリを直接積層する案も示唆しており、Intelはインターポーザーを使わずCPUとメモリを3D統合する「XBM」に関する技術も検討しているとTrendForceは伝えています。元SK hynix CEOのSeok-Hee Lee氏を起用したことも注目されています。ただし正式なメモリ量産事業への復帰が発表されたわけではなく、熱・歩留まり・標準化など技術課題も大きい案件です。 [22]

インパクト：短期＝低／中期＝中／長期＝高
主な影響業種： CPU、DRAM、HBM、ファウンドリー、先端パッケージ、PC・サーバ、投資家。
経営上の意味： Intelが本格参入すれば、CPU、メモリ、ファウンドリー、パッケージを一体で最適化する戦略となり、AMD/NVIDIA/メモリ3社とは異なる競争軸を形成する可能性があります。

重要数値と需給シグナル

項目	今回明らかになった数値・時期	経営上の読み方
キオクシア/Sandisk 第9世代QLC	2Tb、NAND I/F 4.8Gb/s、前世代比約+33％ [7]	AI用NANDの性能向上が、容量競争から帯域・電力効率競争へ広がっています
KIOXIA GP1	最大1,000万IOPS、将来1億IOPSを目標、評価サンプルは2026年末まで [9]	NANDがGPU直近のメモリ階層へ上がる可能性があります
Sony/TSMC JV	Sony約4,650億円＋TSMC約2,820億円＝単純合計約7,470億円、量産2029年 [23]	熊本半導体集積がファウンドリーからセンサーまで広がります
SK hynix新規投資	54.3兆ウォン、Y2 35.2兆ウォン、M17 19.1兆ウォン [24]	供給増は巨額ですが、本格寄与は2028〜29年中心です
SK hynix Y2	最初のクリーンルーム 2029年6月 [25]	2027年DRAM/HBM不足を即時には解消しません
SK hynix M17	クリーンルーム 2028年12月 [25]	AI向けNAND増産は中長期の供給改善要因です
Microsoft Maia 300	TSMCに30万個超を2027年向けに打診、長期100万個超を志向との報道 [3]	カスタムAI ASICがGPUと並ぶ大規模市場になり得ます
Samsung zHBM	同社目標値でHBM5比最大8倍の性能、最大3倍の電力効率、熱抵抗半減以上 [26]	メモリとAIチップの垂直3D統合競争が始まります
HBF初期仕様	最大512GB/スタック、3TB/s [18]	HBMより大容量・安価な中間メモリ市場が形成される可能性があります
SMIC Q2出荷	290万枚・8インチ換算、前四半期比約+14％ [27]	中国半導体需要は高水準です
SMIC平均ウェハー価格	+5.7％ [27]	中国製だから常に値下がりするという調達前提は危険です
SMIC稼働率	93.7％、能力約110万枚/月 [27]	短期の供給余力は限られています
SMIC上期設備投資	約34億ドル [27]	中国の生産能力拡張は継続します
CXMT既存DRAM工場	Reuters報道では3拠点、各おおむね10万枚/月規模 [28]	第2北京工場などが加われば世界DRAM需給への影響度が上がります

この期間に確認できた一次情報・主要報道では、HBM4/HBM4Eについて全市場を代表する確定的な契約価格やリードタイムの公表値は限られています。一方、2027年もDRAM供給が逼迫するとのTrendForce予測、NVIDIAのメモリ構成再検討、SK hynixの巨額増産計画が同時に出ていること自体が、需給の強さを示す重要なシグナルです。 [1]

経営者への示唆と影響マップ

日本企業の経営層が今すぐ意思決定に反映すべきポイントは、次の通りです。

AIインフラの調達基準を「GPU台数」から「メモリ込みの実効処理能力」に変えるべきです。 Rubin Ultraを巡る報道が示す通り、GPUが確保できてもHBM容量や電力制約によって期待性能が得られないリスクがあります。GPU/HBM容量、DRAM、SSD、ネットワーク、冷却、電力を一体でRFPに組み込むべきです。 [29]
2027年分のHBM・DRAM・AIサーバ調達は、価格より供給確約を優先する局面です。 SK hynixの新能力が本格的に立ち上がるのは2028〜29年です。大量にAI基盤を必要とする企業は、複数クラウド、複数GPU世代、オンプレミスを組み合わせて供給ショックを回避する必要があります。 [25]
HBMだけを増やす設計から、階層型メモリのPoCへ移行すべきです。 キオクシアGP1やHBFは、NANDをGPU近傍へ持ち込む方向を示しています。特にRAG、長大コンテキスト、推薦、エージェントAIでは、HBM増設よりSSD/HBF階層化の方がTCOを下げられる可能性があります。 [30]
クラウド調達ではNVIDIA以外のアクセラレータを使えるソフトウェア体制を作るべきです。 Microsoft Maia、Google TPU、Amazon TrainiumなどCSP独自ASICへの移行が進めば、CUDAだけに最適化したシステムはコスト競争力を失う可能性があります。モデルのポータビリティー、コンパイラ、推論ランタイムを担う人材が経営資産になります。Maia 300の大規模生産計画はこの流れを加速させる可能性があります。 [3]
製造業・自動車企業は、AIチップの設計段階からエコシステムに参加する選択肢を持つべきです。 TIER IVのAutoware向けSoC構想は、日本企業が自社用途に最適化したエッジAI半導体を共同開発できる可能性を示します。GPUの調達交渉だけでなく、電力、レイテンシー、機能安全を含む専用SoC化のROIを比較すべきです。 [31]
半導体装置・材料メーカーは「HBM増産」と「中国装置国産化」の両方を事業計画に入れる必要があります。 SK hynixの54兆ウォン規模の投資やSamsungの3Dメモリ構想は日本企業に大きな機会ですが、中国でAMECなどの採用実績が増えれば、中長期には競争圧力になります。中国売上については単純な市場成長率ではなく、顧客別の国産化シナリオを作るべきです。 [32]
投資判断ではGPUメーカー単体より「AIメモリ階層全体」を見るべきです。 HBMに加え、NAND、高性能SSD、ファウンドリー、ベースダイ、先端パッケージ、電源半導体、検査装置までボトルネックが分散しています。キオクシア、ロームなど日本企業にもAI投資の波及が明確になり始めています。 [33]

今回のニュースを構造化すると、AI半導体市場は次のように変化しています。

経営上、特に重要なのは時間軸のずれです。需要は2026〜27年に急増している一方、新しいDRAM/HBM/NANDファブの大規模能力は2028〜29年以降に寄与するものが多くなっています。したがって今後12〜24カ月は、供給不足を前提にした調達・価格・サービス設計を行い、中長期にはメモリ階層化と専用ASIC化によるコスト低減を狙う二段構えが合理的です。 [1]

主な一次情報・主要メディア

発表日	発表・報道主体	主な内容	ソース種別
8月14日	TIER IV	JST事業で自動運転向けAIチップ、コンパイラ等をオープンソース化 [31]	企業公式
8月14日	ZDNet Korea	Samsungの器興ラインを2nm HBMベースダイ向けに転用検討との報道 [34]	業界メディア
8月13日	TrendForce / Tom’s Hardware	Intel CEOによるメモリ再参入・CPU/メモリ統合示唆 [35]	市場調査・主要技術メディア
8月12日	Kioxia / Sandisk	AI向け第9世代2Tb QLC 3Dフラッシュ [36]	企業公式
8月11日	Sony Semiconductor Solutions / TSMC	熊本の次世代イメージセンサーJV最終契約 [23]	企業公式
8月10日	Reuters	Microsoft Maia 300、2027年30万個超のTSMC能力確保交渉との報道 [3]	主要通信社
8月9日	Reuters / WSJ	AppleがCXMT製DRAMを評価との報道 [37]	主要通信社・経済紙
8月7日	SK hynix	龍仁・清州に約54兆ウォンの新規投資 [25]	企業公式
8月5日	Reuters	Samsung・SK hynixの中国製半導体装置評価を巡る報道 [38]	主要通信社
8月5日	EE Times Japan	ロームのAIサーバ向け半導体需要拡大 [39]	日本語業界紙
8月5日	Samsung Electronics	FMS 2026でzHBM、zNAND-O、400層超V-NANDを公開 [26]	企業公式
8月4日	TrendForce	2027年DRAM逼迫、NVIDIAのRubin Ultra HBM構成再検討 [29]	市場調査会社
8月4日	SK hynix / Sandisk	HBF初のオープン標準仕様を公表 [18]	企業公式
8月4日	Kioxia	GPU直結向けGP1、最大1,000万IOPS [40]	企業公式
8月3日	Reuters	CXMT、北京第2DRAM工場を計画 [28]	主要通信社

総合すると、今回の14日間は、AI半導体市場が「演算性能の競争」から「演算器・メモリ・ストレージ・パッケージを一体で最適化する競争」へ移ったことが非常に明確になった期間です。日本企業にとって特に重要なのは、NVIDIA対抗GPUを正面から作ることだけではなく、キオクシアに象徴されるAI向けNAND・ストレージ、車載・エッジAI SoC、先端パッケージ、材料、製造・検査装置、電源・冷却など、世界的なAI投資がボトルネックを生む領域を先回りして押さえることです。NVIDIAのHBM構成再検討、SK hynixの巨額投資、HBFの標準化、MicrosoftのカスタムASIC増産という一連のニュースは、その戦略転換を裏付けています。 [41]
