アイキャッチ画像は資料を元にAI（GPT Image 2.0）が作成した想像図です。
1. 【導入】航空宇宙を「重工業」へ再定義する：スターベースの破壊的コンセプト
宇宙開発の歴史において、ロケットや宇宙船は長らく「特注の精密芸術品」として扱われてきました。国家プロジェクトとして数年の歳月と莫大な予算を投じ、クリーンルーム内で極限の精度をもって手作業で組み立てられる、いわば「工芸品」としてのものづくりです。しかし、テキサス州ボカチカに位置するスペースX社の開発・製造・打ち上げ拠点「スターベース（Starbase）」は、この従来の航空宇宙産業の常識を根底から覆し、ロケット製造を「造船」や「自動車製造」に近い量産型の重工業へと再定義するパラダイムシフトを主導しています1。
スターベースは、単なるロケットの組み立て工場ではありません。開発（設計）、製造（生産技術）、テスト、そして打ち上げ（射場）というすべての機能が、半径数キロメートルの同一キャンパス内に超高密度で集約された、極めて高度な「垂直統合型拠点」です3。かつて砂漠の中の臨時テント群から始まったこの拠点は、現在では年間1,000機のスターシップ生産を目指す本格的なメガファクトリーへと変貌を遂げています1。なお、この地は2025年5月3日に住民投票により正式に「スターベース市（Starbase, Texas）」として法人化され、一企業の工場敷地を超えた独立した自治体都市として機能しています3。
この生産能力の核となるのが、約100万平方フィート（約9.3万平方メートル）の面積を誇る「スターファクトリー（Starfactory）」と、その隣に建設中の超巨大組立棟「ギガベイ（Giga Bay）」です1。ギガベイは高さ約380フィート（約116メートル）、内部容積4,650万立方フィートに達し、従来のメガベイ（Mega Bay 1 & 2）が最大で計6基のワークステーション（作業セル）しか配置できなかったのに対し、単体で24基以上のワークステーションを格納可能な、世界最大級の産業建造物です1。このギガベイ建設だけでも5億600万ドル（約760億円）の設備投資が実行されており、同社が描く「1日複数回、年間数千回規模の打ち上げ」という超高頻度運用の実現に向けて、ボトルネックが「ロケットの技術」ではなく「ロケットの生産速度」にあることを明確に示しています1。
| 施設名 | 主要機能 | ワークステーション（作業セル）数 | 設備・建屋規模 | 目的・対象ハードウェア |
| スターファクトリー (Starfactory) 6 | 部品製造、一次加工、システム統合 2 | プロセス全体のハブ 2 | 総床面積 約100万平方フィート 6 | 各種リング、ドームアセンブリ、ノーズコーン、耐熱タイルの統合 2。 |
| メガベイ 1 (Mega Bay 1) 6 | 垂直統合、最終組立 7 | 最大3基（メガベイ2と合わせて計6基） 1 | 従来型高層アセンブリ棟 7 | スターシップおよびスーパーヘビーの垂直スタッキング 7。 |
| メガベイ 2 (Mega Bay 2) 7 | 垂直統合、アセンブリ、エンジン搭載 7 | 最大3基（マルチステージ作業スタンド、ターンテーブル設置） 1 | 従来型高層アセンブリ棟（オフィスエリア併設、スターファクトリー直結） 7 | バージョン2（V2）およびバージョン3（V3）シップのスタッキング、耐熱タイル検査、エンジン統合 7。 |
| ギガベイ (Giga Bay) 1 | 次世代機の垂直総組立、統合作業 2 | 24基以上 1 | 高さ 約380フィート、クレーン容量400トン 2 | 年間1,000機のスターシップ生産、Block 4（全長80mのスーパーヘビーブースター）の垂直積層 1。 |

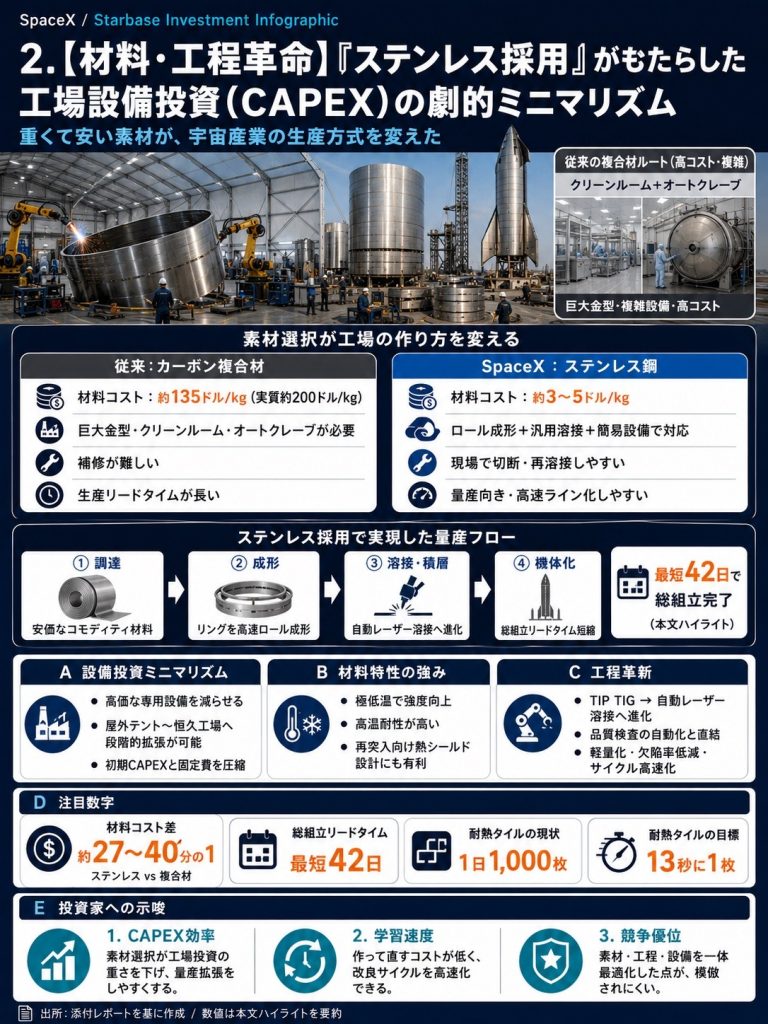

2. 【材料・工程革命】「ステンレス採用」がもたらした工場設備投資（CAPEX）の劇的ミニマリズム
スターベースの生産技術における最大のブレイクスルーは、機体材料に「ステンレス鋼（300系カスタム合金）」を採用した点にあります8。現代の先進的なロケットや宇宙船では、軽量化のために極めて高価なカーボンファイバー（炭素繊維複合材）や、アルミリチウム合金などの特殊な航空宇宙素材を使用するのが一般的です。しかしスペースX社は、この「軽くて高価な素材」という業界のドグマを廃し、あえて「重くて安価なコモディティ材料」であるステンレス鋼を選択しました8。
この材料シフトがもたらした最大の効果は、工場の設備投資コスト（CAPEX）の「劇的なミニマリズム（簡素化）」にあります8。
カーボンファイバーを主材料とする場合、成形のための巨大な金型、精密な積層を行うための温度・湿度管理が徹底されたクリーンルーム、そして材料を加圧・加熱硬化させるための超巨大な圧力釜（オートクレーブ）が必要となります8。これらはすべて天文学的な初期投資と維持費を要求し、生産リードタイムを著しく長くする要因となります。これに対し、ステンレス鋼は以下の表に示す通り、あらゆる面で製造プロセスを簡素化します8。
諸要素の整理
- 材料調達コスト
- カーボンコンポジット: 約135 USD/kg（端材などの廃棄ロスを含めると実質約200 USD/kg）
- ステンレス鋼: 約3〜5 USD/kg（材料費単価で約20〜40分の1に抑制）
- 必要な成形・生産設備
- カーボンコンポジット: 温度や湿度が厳密に管理されたクリーンルーム、機体を丸ごと加熱加圧する超巨大オートクレーブ（圧力釜）、専用の精密成形金型などが必要
- ステンレス鋼: すべて不要。一般的なロールベンダーによる曲げ加工、汎用溶接ロボット、天候を防ぐ簡易テントのみで生産可能
- 補修・リワーク容易性
- カーボンコンポジット: 極めて困難。一度成形した箇所に欠陥が見つかった場合、構造全体の再成形やパーツ単位での廃棄が必要
- ステンレス鋼: 極めて容易。欠陥が見つかった部位をその場でカットし、新しい鋼板を再溶接するだけで飛行可能な強度を確保可能
- 極低温特性（液体酸素 [Liquid O2] / 液体メタン [Liquid CH4] 環境下）
- カーボンコンポジット: 極低温下（-160℃以下）で脆化（もろくなる性質）しやすく、圧力変化による微小クラックから燃料漏れ（リーク）を起こすリスクが高い
- ステンレス鋼: 極低温（-161℃〜-183℃）環境下で、常温時よりも強度が約50%向上。高い延性と破壊靭性を維持するため破損のリスクが極めて低い
- 耐熱限界温度（大気圏再突入時）
- カーボンコンポジット: 300℃〜500℃。この温度を超えると樹脂が熱分解して強度を失うため、重厚な熱シールド（耐熱タイル等）による全面保護が不可欠
- ステンレス鋼: 1400℃超。構造材そのものが高い融点と優れた耐候性を持つため、再突入時の過酷な熱負荷に耐え、熱シールドの必要性を劇的に引き下げられる
屋外テント（造船所スタイル）が可能にした超高速ライン
ステンレス鋼は環境耐性が高いため、錆びや空気中の汚染物質に対して極めて寛容です。この物理的特性により、スペースX社は巨大なクリーンルームを建設する代わりに、当初はイベント用とも評された屋外の巨大テント（現在は順次「スターファクトリー」などの恒久的施設へ統合）を並べ、ロール成形したリング状のステンレス板を溶接・積層していくという「造船所スタイル」の超高速生産ラインを確立しました6。
初期の「301系ステンレス」から、極低温での靭性と溶接性を向上させた「304L系」、そして熱耐性と製造性を極限まで高めた自社開発のカスタム合金「30X系」へと合金組成を改良することで、信頼性をさらに高めています8。
また、溶接技術そのものもドラスティックに進化しています。初期の「flux-core溶接（半自動アーク溶接）」から、熱歪みを抑制し裏波を均一にする「TIP TIG溶接」へと移行し、現在では自動化されたロボットによる「自動レーザー溶接（Automated Laser Welding）」と「摩擦攪拌接合（Friction Stir Welding: FSW）」へと進化を遂げました10。
自動レーザー溶接の採用により、従来は複数回に分けて重ね肉盛り溶接を行っていた肉厚のステンレス部材を、わずか「1パス（単一工程）」で完全溶込み溶接することが可能となりました10。さらに、溶接後にハンマーで打撃を加えて残留応力を除去し、表面を均一化する「プラニッシング（Planishing）」技術を組み合わせることで、以下の劇的な効果を得ています11。
- 機体の軽量化：熱影響部（HAZ）を極限までコントロールすることで、ステンレスの結晶構造の劣化を防ぎ、強度を落とさずにスキンをさらに薄肉化（質量にして約20%の削減を達成）10。
- 欠陥率の極小化と検査工程の短縮：ロボットウェルダーと非破壊検査（NDT）および3Dレーザースキャナーの直結により、溶接と同時に品質検証が行われ、溶接不良率と手直し時間が激減10。
- 組み立てサイクルの高速化：これらの自動溶接セルの稼働により、スターファクトリー内でステンレスリングを溶接・積層し、機体総組立（スタッキング）を完了するまでのリードタイムを、最短42日間にまで圧縮することに成功しています10。
