1. エグゼクティブ・サマリー

先端AI半導体（NVIDIA Blackwellおよび次世代のRubinプラットフォーム等）の爆発的な需要急増に伴い、半導体サプライチェーンにおける最大のボトルネックは、前工程の微細化限界から、後工程の2.5D/3Dパッケージング、とりわけTSMCが主導するCoWoS（Chip-on-Wafer-on-Substrate）の供給キャパシティへと移行している。CoWoSプロセスは、ロジックダイとHBM（高帯域幅メモリ）をシリコンインターポーザー上に極めて微細な配線ピッチで統合するものであり、この実装プロセスの物理的限界と歩留まりの維持が、AIシステム全体の出荷量を直接的に左右する。

本リサーチ・レポートでは、このCoWoSサプライチェーンにおいて、事実上の代替不可能なプレイヤーとして極めて強固な競争優位性の持続期間（Economic Moat）を確立している本邦企業10社（ディスコ、アドバンテスト、芝浦メカトロニクス、レゾナック、味の素、イビデン、新光電気、日東紡、東京応化、JSR）の競争力構造を分析する。

結論として、従来「低付加価値・労働集約型」とみなされてきた後工程材料・装置セクターにおいて、急速な「前工程化（技術要求の高度化と精密化）」が進行している。この構造変化に伴い、市場支配力を有する本邦サプライヤーは極めて高い価格決定力（Pricing Power）を獲得しており、投資家はこれらの企業を単なる後工程セクターとしてではなく、前工程企業並み、あるいはそれ以上のプレミアムを付与したバリュエーション（PER等のマルチプル）で評価すべきである。

2. 2.5D/3Dパッケージング市場の構造変化と「前工程化」のインパクト

半導体産業において、従来の「後工程（OSAT：Outsourced Semiconductor Assembly and Test）」企業は、シリコンサイクルの波を直接受ける低マージンかつ受託型のビジネスモデルとしてバリュエーションが低く抑えられてきた。しかし、ムーアの法則の物理的限界に伴い、異なる機能のチップを1つの高密度パッケージに統合するチップレット・アーキテクチャへのシフトが不可避となったことで、その位置づけは激変している。

この2.5D/3Dパッケージングプロセスにおいては、接続端子であるマイクロバンプのピッチや再配線層（RDL）の配線幅が、前工程の微細化領域に肉薄する数μm〜サブμmオーダーへと縮小している。これに伴い、後工程の製造現場には前工程と同等のクリーンルーム環境（クラス10〜100レベル）や、CMP（化学機械平坦化）、フォトリソグラフィ、超精密アライメントといった高度なプロセス技術が要求されるようになった。これがいわゆる「前工程化」である。

この技術的シフトは、サプライヤーのビジネスモデルを「労働集約型」から「技術・知的財産集約型」へと昇華させ、そのROIC（投下資本利益率）を劇的に向上させている。企業価値を残余利益モデル（Residual Income Model）に基づいて表現すると、以下のように定式化できる。

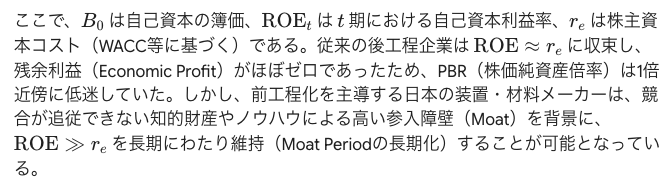

ここで、は自己資本の簿価、は期における自己資本利益率、は株主資本コスト（WACC等に基づく）である。従来の後工程企業はに収束し、残余利益（Economic Profit）がほぼゼロであったため、PBR（株価純資産倍率）は1倍近傍に低迷していた。しかし、前工程化を主導する日本の装置・材料メーカーは、競合が追従できない知的財産やノウハウによる高い参入障壁（Moat）を背景に、を長期にわたり維持（Moat Periodの長期化）することが可能となっている。

したがって、これらの企業は、従来の資本集約型後工程プレイヤー向けの低マルチプルから脱却し、前工程プレミアムと同等の高PERで評価されるべき正当なバリュエーション構造を有している。

項目	従来の後工程（レガシーパッケージング）	先端後工程（2.5D/3Dパッケージング / CoWoS）
技術的要求度	ミクロン〜ミリメートル単位の接続ピッチ、低精度アライメント	サブミクロン〜数十マイクロメートル単位、極めて高いアライメント精度
主要プロセス	ワイヤボンディング、簡易樹脂封止、単純切断	TSV形成、再配線層（RDL）形成、CMP ¹、超精密接合 ²
製造環境	一般的なクリーンルーム（クラス1,000〜10,000）	前工程準拠の高度クリーンルーム（クラス10〜100）
モート（参入障壁）	低い（設備稼働率と規模の経済に依存）	極めて高い（材料配合の暗黙知 ⁴、特許網 ⁵、高スイッチングコスト）
収益構造	低マージン、強いボラティリティ	高利益率（営業利益率30%超） ⁵、高い価格決定力 ⁴
適正バリュエーション	低PER（10〜15倍）	高PER（前工程並みの25〜35倍超）

3. ターゲット企業のディープダイブ

装置セクター

ディスコ

【市場支配力（Moat）の源泉】

ディスコは、半導体ウェハの個片化を行うダイサ（切断装置）および薄化を行うグラインダ（研削装置）において、世界の市場占有率70〜80%という圧倒的な地位を維持している ⁶。CoWoSプロセスにおいて、超極薄化（数十μm以下）されたシリコンウェハや積層されたHBMの研削は、物理的破損（クラック）や反りを防止するために極限の精度が要求される。同社のMoatは、装置単体の性能のみならず、顧客のシリコンや樹脂材料の特性に合わせて自社開発・ブレンドされるブレード（切断刃）や研削ホイールといった「消耗品のすり合わせ技術」にある。この消耗品ビジネスが強固な継続的収益源（ストックビジネス）を形成しており、他社への代替を困難にする強力なスイッチングコストとして機能している。

【業績の先行指標（Leading Indicator）】

主要メモリメーカーのHBM用CapExおよびビット出荷量: HBMは極薄ウェハを多層積層するため、グラインダの需要と直接連動する。
TSMCのCoWoS向け生産能力（月産ウェハ枚数）拡張計画: インターポーザーおよびダイの切断・薄化プロセスの増加に連動。
同社におけるグラインダ/ダイサ向けブレードの出荷金額推移: 実質的な設備稼働率のリアルタイム指標。

【今後のリスク要因】

SiCパワー半導体向けの設備投資が足元で軟調となるなど ⁶、アプリケーションごとの需要の不均衡が部分的なマイナス要因となるリスクが存在する。また、同社の生産能力が物理的なボトルネックとなる限界や、台湾・中国の現地ローカルベンダーによる低付加価値領域での部分的な追い上げが中長期的な懸念点となる。

アドバンテスト

【市場支配力（Moat）の源泉】

アドバンテストは、半導体テスタ市場において世界シェア58%（2023年実績）を誇る絶対的なリーダーである ⁵。同社の主要製品である「V93000」シリーズは、2024年に発売25周年を迎え、累計出荷台数が1万台を突破している ⁷。特に「V93000 EXA Scale」の投入以降、18年を要した最初の5,000台出荷に対し、後半の5,000台出荷をわずか6年で達成するなど、先端AI半導体市場の拡大に伴い普及スピードが急峻化している ⁷。

AI向けSoCやHBMは極めて複雑な構造を持ち、テスト工程で発生する熱による不具合やチップ破損を防ぐため、同社はリアルタイムで温度制御を行う「ATC（アクティブ・サーマル・コントロール）」技術を確立しており、これが最大のMoatとなっている ⁵。さらに、テストデータをAIで解析し予知保全や品質管理を行う「ACS（Advantest Cloud Solutions）」を統合することで、顧客の製造ライン全体と密接に結合しており、競合（Teradyne等）へのリプレイスコストは極めて高い ⁵。知財防衛においても、特許侵害訴訟で約30億円（2,000万ドル）の和解金を勝ち取るなど強硬な法的防衛体制を敷いている ⁵。

【業績の先行指標（Leading Indicator）】

V93000 EXA Scaleの四半期出荷およびインストール台数 ⁵。
HBM3e/HBM4等の次世代メモリ規格移行タイミング: 帯域幅の拡大とピン数の増加により、テスト時間およびテスタの要求スペックが乗数的に増加する。
主要SoC/GPU設計企業（NVIDIA、AMD等）のR&D投資動向: 開発検証段階での高性能テスタ需要を捉えるため。

【今後のリスク要因】

米国TeradyneによるハイエンドSoCテスト市場でのシェア奪還攻勢、主要メモリ顧客によるテストプロセス内製化の動き、および半導体サイクルの急激な調整に伴う顧客のCapEx抑制がリスク要因である。

芝浦メカトロニクス

【市場支配力（Moat）の源泉】

東芝グループから継承した超精密位置決め技術および接合時における高度な熱・圧力制御技術を背景に ²、2.5D/3Dパッケージ向けのフリップチップボンダー「TFC-6100」を展開している ³。CoWoSプロセスでは、ロジックダイやHBMをソルダーバンプ（マイクロバンプ）を介してインターポーザーに高速かつ超高精度に接続する必要がある ³。1個数十万円を超える高付加価値ダイを接合する際、わずかな熱歪みや軸ズレも許されず ²、同社の装置性能が実装歩留まりを規定する最大のボトルネック（結婚式プロセス）となっている ²。過去には、同社の設備供給遅延がTSMCのCoWoS容量拡大の制約要因となった事実があり ³、同社がサプライチェーンにおける事実上のシングル・ポイント・オブ・フェイラー（単一障害点）として高い市場影響力を有していることを示している。

【業績の先行指標（Leading Indicator）】

TSMC CoWoSライン向けの「TFC-6100」受注・出荷動向 ³。
HBMの積層数増加に伴う、KGD（Known Good Die）接合回数の増加傾向: 接合回数の増加はフリップチップボンダーの所要台数に直結する。

【今後のリスク要因】

製造リードタイムの長期化に伴うキャパシティ限界、および台湾のローカル装置メーカーやASM Pacific等のグローバル競合による低中位フリップチップボンダー領域での台頭が挙げられる。

材料セクター

味の素

【市場支配力（Moat）の源泉】

味の素の100%子会社である味の素ファインテクノが製造する「ABF（味の素ビルドアップフィルム）」は、高性能半導体のパッケージ基板（FC-BGA）における極微細な配線パターンを分離する絶縁材料として、世界シェア95%超、先端領域では事実上100%の独占体制を敷いている ⁸。ABFフィルムは、エポキシ樹脂に無機フィラーを高度に分散させ、耐熱性、低熱膨張性、およびレーザー加工性を極限まで高めたものであり、長年の食品バイオ化学で培った有機・無機ハイブリッド配合技術は他社によるリバースエンジニアリングが不可能なレベルの「ブラックボックス」となっている。NVIDIA等のファブレスやイビデン等の基板メーカーの設計ルール自体がABFの使用を前提に構築されているため、スイッチングコストは実質的に「無限大」である。

【業績の先行指標（Leading Indicator）】

先端GPUおよびサーバー向けCPUのグローバル出荷数: 1チップあたりのパッケージサイズ大型化により、必要とされるABF面積は幾何級数的に増加する。
主要パッケージ基板メーカー（イビデン、新光電気、Unimicron等）の設備稼働率および生産枠 ¹¹。

【今後のリスク要因】

原材料供給（特殊エポキシ樹脂等）におけるサプライチェーン途絶リスク、および次世代のガラスコア基板の導入に伴う絶縁材料の仕様変更リスク（ただし、ガラスコアにおいても層間絶縁膜としてのABF需要は継続する見込み）。

日東紡

【市場支配力（Moat）の源泉】

日東紡は、AIサーバーのデータセンターや基板向けのスペシャルガラス（特殊ガラス繊維）領域において圧倒的な地位を確立している ⁴。特に、熱膨張による基板の反り（Warpage）を抑制する「Tガラス（低熱膨張ガラス）」では世界シェア80〜90%を誇り ⁴、伝送損失を低減する「NEガラス（低誘電ガラス）」でも業界標準を握る ⁴。

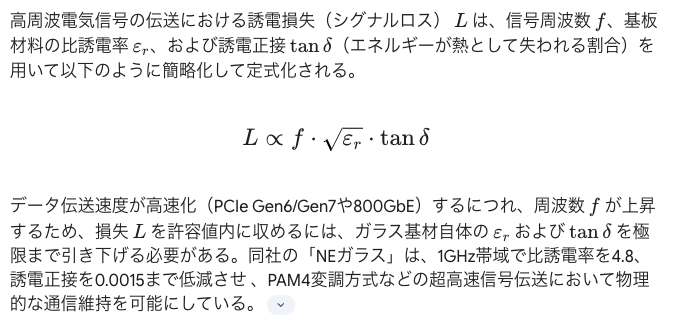

高周波電気信号の伝送における誘電損失（シグナルロス）は、信号周波数、基板材料の比誘電率、および誘電正接（エネルギーが熱として失われる割合）を用いて以下のように簡略化して定式化される。

データ伝送速度が高速化（PCIe Gen6/Gen7や800GbE）するにつれ、周波数が上昇するため、損失を許容値内に収めるには、ガラス基材自体のおよびを極限まで引き下げる必要がある。同社の「NEガラス」は、1GHz帯域で比誘電率を4.8、誘電正接を0.0015まで低減させ ⁴、PAM4変調方式などの超高速信号伝送において物理的な通信維持を可能にしている。

この特殊ガラスの製造は、シリカやアルミナを多く含むため融点が1,300℃を超える極めて高粘性な融液の制御を必要とする ⁴。白金（プラチナ）合金製のブッシング（紡糸ノズル）が変形（クリープ）することなく、底面にある数千の微細な孔から均一な径（数ミクロン）のフィラメントを高速で引き出し、扁平断面にする「フラットファイバー（扁平ガラス）」技術は、高度な冶金・応力制御モデリングと熟練工の暗黙知の結晶である ⁴。

システム価格が300万ドルを超える高性能AIサーバーにおいて、日東紡の特殊ガラスヤーンが占めるコストは1%未満である。しかし、この材料の欠陥による基板の反りや伝送エラーが発生した場合、数万ドル相当のGPUダイやHBMをすべて廃棄せねばならず、システム全体が致命的な機能不全に陥る ⁴。この「最終製品における極小のコスト比率と、歩留まり・性能に対する極大のボトルネック度」という非対称性が、同社に一律20%の値上げを容易に受け入れさせる極めて強固な価格決定力（Pricing Power）をもたらしている ⁴。

【業績の先行指標（Leading Indicator）】

主要CCL（銅張積層板）メーカーのスペシャルガラスヤーン発注動向: ガラスクロスはCCLの主要材料となる。
低熱膨張（Low-CTE）および低誘電（Low-Dk）規格への移行ペース: 同社は2025年時点で低CTE布の量産出荷を開始し、主要CCLメーカーでの認証取得を完了している ¹⁴。

【今後のリスク要因】

競合による代替供給源の台頭リスクが挙げられる。実際に、世界で日本・米国に次ぐ3番目のLow-Dk布開発メーカーが台頭し、AI向け高性能布の代替サプライヤーとして浮上している ¹⁴。現在のTガラス布市場における当該競合のシェアは推定20〜25%であり、将来的に40%まで引き上げる戦略を掲げていることから ¹⁴、日東紡の圧倒的なシェアに対するキャパシティおよび価格競争圧力が中長期的に発生するリスクには留意が必要である。

イビデン / 新光電気工業

【市場支配力（Moat）の源泉】

両社は、TSMCのCoWoSによって統合されたチップを最終的にシステムマザーボードと接続するための「FC-BGA（ABFパッケージ基板）」市場で世界を二分するトッププレイヤーである ¹¹。CoWoSパッケージ用基板は、従来のPC・汎用サーバー用基板に比べ、サイズが最大4倍（100mm×100mm超）、層数が20層を超えるなど、極めて難易度が高い。

層数が増加するにつれ、熱膨張差による「反り」や配線パターンのアライメントミスが指数関数的に増大し、歩留まりが極端に低下する。イビデンおよび新光電気は、長年の量産で培ったプロセス安定化ノウハウと、主要半導体企業（Intel、NVIDIA、AMD等）の設計チームと直接共同開発を行っている関係性自体が大きな参入障壁（Moat）である。

【業績の先行指標（Leading Indicator）】

主要パッケージ基板の大型化・高多層化トレンド（BlackwellからRubinへの移行等）: 1パッケージあたりの基板面積と必要層数の積が同社の実質的なキャパシティ占有量を規定する。
味の素のABFフィルムの調達量推移 ⁸。

【今後のリスク要因】

台湾（Unimicron、Nan Ya Plastics等）や韓国（Samsung Electro-Mechanics等）の基板サプライヤーによるハイエンド領域への巨額投資と追い上げ、および新光電気工業の親会社交代等の経営体制変更に伴う投資意思決定のスピード変化がリスクとなる。

レゾナック

【市場支配力（Moat）の源泉】

レゾナック（旧昭和電工および日立化成の統合体）は、ダイシング・ダイボンディング一体型フィルム（DAF、20年以上の市場実績を持ち売上・生産量ともに世界トップクラス） ¹、CMP研磨用スラリー ¹、高解像度感光性フィルム、封止材、熱界面材料（TIM）など、パッケージングに必要な基盤材料で極めて高い市場シェアとポートフォリオを誇る ¹。

同社の最大のMoatは、自社が中心となり2021年に設立した次世代半導体パッケージ実装技術開発のコンソーシアム「JOINT2」である ¹。JOINT2には、レゾナックに加え、露光装置のオーク製作所やレジストのJSRなど、本邦を代表する半導体の装置、材料、基板メーカー14社が参画している ¹。このプラットフォームにおいて、微細バンプ接合、微細配線、大型基板といった次世代実装技術の仕様を事前に共同開発・評価し、デファクトスタンダードとして確立する体制を構築している ¹。さらに、米国シリコンバレーに「US-JOINT」を新たに設立し、現地の先端ファブレスや大手クラウドプロバイダーの上流設計段階からパッケージ提案を行う体制を整えており ¹⁵、個別材料のスペック争いを超えた「プラットフォームとしての囲い込み（エコシステムMoat）」を実現している。

【業績の先行指標（Leading Indicator）】

CMPスラリーの出荷数量および稼働率: シリコンインターポーザーやRDL形成プロセスの増加に直結する ¹。
JOINT2/US-JOINTにおける米国ハイパースケーラーおよびファブレスとの共同開発案件数 ¹⁵。

【今後のリスク要因】

コンソーシアム参加企業（14社）間における技術情報の管理や、各社の利害対立による標準化プロセスの遅延、および他国の類似コンソーシアム（台湾等）の台頭。

東京応化工業（TOK） / JSR

【市場支配力（Moat）の源泉】

半導体回路パターンを転写する感光性材料であるフォトレジスト分野において、日本企業は世界シェアの約9割を支配している ¹⁸。東京応化工業（TOK）は世界シェアトップの約25%を維持しており ¹⁹、JSRも最先端の極端紫外線（EUV）からArF、KrFレジスト、さらにはパッケージ用の厚膜レジストに強みを持つ中核プレイヤーである ¹⁵。

CoWoSプロセスでは、シリコンインターポーザー上の微細再配線層（RDL）の形成や、ロジック/HBMを接続するためのマイクロバンプの形成（電気めっき用テンプレート）において、極めて均一かつ厚膜に対応できる特殊なレジスト材料が必要とされる。これらのレジストは、各ファウンドリ（TSMC等）の露光システムやめっき装置と個別に「すり合わせ」調整されてレシピ化されており、一度プロセスラインに採用されると、材料を変更するための再評価コスト（時間および歩留まり損失）が膨大となるため、極めて強力なスイッチングコストが働いている。

【業績の先行指標（Leading Indicator）】

TSMCおよび主要ファウンドリの月次ウェハ着工枚数（Wafer Starts）: 材料消費量は稼働率と完全に同期する。
先端パッケージライン向けRDL多層化および高密度化の進捗: 露光プロセスのパス数増加がレジスト需要を押し上げる。

【今後のリスク要因】

韓国政府が強力に推進するフォトレジストの「脱日本（自国製化）」戦略による部分的な競合発生 ¹⁸、および信越化学、住友化学、富士フイルムを含む日本国内競合5社間のシェア争いの激化が挙げられる ¹⁸。

4. サプライチェーンの地政学的・構造的リスク分析

台湾（TSMC）有事、地政学的リスクにおける日本企業のレジリエンス

先端AI半導体の製造能力（CoWoSキャパシティ）が台湾（TSMC）に極度に集中していることは、地政学的リスク観点から最大のシステムリスクとみなされている。しかし、この構造における日本の上流サプライヤー（装置・材料）のレジリエンスは非常に高い。

万一、台湾において物理的または地政学的なサプライチェーンの途絶が発生した場合、短期的には下流のOSATやファウンドリの稼働停止に伴い、世界全体の半導体出荷は激減し、本邦企業の業績も一時的に悪化する。しかし、中長期的には、米国（アリゾナ）、欧州、日本（TSMC熊本、ラピダス等）などの非台湾地域における「地理的冗長性（オルタナティブ・ファブ）」の構築が急ピッチで進むことになる。

新しいファブやパッケージングラインを台湾国外に新設・立ち上げるためには、ディスコのグラインダ ⁶、アドバンテストのテスタ ⁵、味の素のABF ⁸、日東紡の特殊ガラス ⁴ など、本邦企業の持つデファクト技術をゼロから導入せざるを得ない。製造拠点が地域的・地理的に「分散化・二重化」されることは、設備稼働の非効率性を伴うため、グローバル全体の装置導入量および材料の安全在庫水準はむしろ拡大する。したがって、地政学リスクに伴うサプライチェーンの再構築局面において、日本の先端サプライヤーは中長期的に「需要の二重取り」ができる最も強固なレジリエンスを有している。

レゾナック（JOINT2）を中心とする次世代標準化の主導権争い

アドバンスド・パッケージングの進化は、個別の材料・装置スペックの改善だけでは限界に達している。例えば、チップを接合する際、封止材の熱膨張係数と基板の熱膨張特性が一致しなければ、リフロープロセス時にマイクロバンプが剥離する、あるいはCMP研磨時に層間絶縁膜が剥がれるといった不具合が多発する。

レゾナックが「JOINT2」を通じて行っている標準化活動の本質は、パッケージングの物理的・機械的インターフェースの「事前規格化」にある ¹。日本連合の装置・材料スペックがあらかじめ最適化されたパッケージ・リファレンスを、米国のハイパースケーラーやファブレス（NVIDIA、Apple、Google等）に「US-JOINT」を通じて初期のアーキテクチャ設計段階から提供することで、顧客は自社設計の歩留まりリスクを劇的に低減できる ¹⁵。

このアプローチは、個別の日本企業が台湾や韓国のローカルサプライヤーと価格競争に陥ることを防ぎ、システム全体を「JOINT2」パッケージとしてロックインする構造的防壁を構築している。この標準化競争の主導権を本邦企業が握り続ける限り、サプライチェーンにおける利益プール（Profit Pool）は日本企業群に有利な形で固定化される。

JOINT2（Jisso Open Innovation Network of Tops 2）の概要と投資家視点における意義
1. 定義と設立背景
「JOINT2」は、株式会社レゾナック（旧・昭和電工および日立化成の統合体）が主体となり、2021年10月に設立された次世代半導体パッケージ（実装）技術開発のためのコンソーシアムです 。
先端半導体における2.5D/3Dパッケージングやチップレット・アーキテクチャへの移行に伴い、「個別材料の高性能化」や「単一装置のスペック向上」だけでは解決できない物理的・機械的整合性の課題（熱膨張差による基板の反り、接合不良、信号損失など）が顕在化しました。これらを解決するため、材料、装置、基板メーカーの垣根を越えて協働し、一連の実装プロセスを評価・検証できる「オープンイノベーション型の評価プラットフォーム」を構築することを目的としてスタートしました 。研究開発拠点は神奈川県川崎市に置かれています 。

2. 技術開発・評価の主要3大領域
JOINT2では、次世代の先端半導体パッケージ（TSMC CoWoSや将来の3D積層技術など）の量産歩留まりを左右する、以下の3つの主要技術領域において開発とプロセス評価を推進しています 。
微細バンプ接合技術: ロジックダイやHBMなどの超多ピン・微細ピッチ接続において、加熱・加圧時に熱歪みやボイド（気泡）を発生させない超精密接合プロセス技術 。
微細配線技術: シリコンインターポーザーや再配線層（RDL）において、より微細な銅配線パターンを短絡（ショート）や断線なく多層形成・絶縁する技術 。
高信頼性大型基板技術: チップレット統合に伴うパッケージサイズの大型化（FC-BGAなど）において、熱サイクル時の「反り（Warpage）」を高度に制御し、構造的・熱的信頼性を保証する技術 。

3. 参画企業の構造
JOINT2は、それぞれの担当分野でグローバルトップシェア、あるいは極めて高いコア技術を有する本邦の「装置」「材料」「基板」メーカー計14社で構成されています。各プレイヤーが自社の強みを持ち寄り、相互に「すり合わせ」を事前に行っています。
主導・材料: レゾナック（ダイボンディングフィルム、CMPスラリー等）、味の素ファインテクノ（ABFフィルム）、東京応化工業（パッケージ用厚膜レジスト等）、JSR 、ナミックス、メック、上村工業
装置: ディスコ（グラインダ・ダイサなどの超精密切断・研削装置）、パナソニック コネクト、ヤマハロボティクスホールディングス、荏原製作所、オーク製作所（2023年に参画、露光装置技術を補強）
基板: 新光電気工業（先端FC-BGA基板）、大日本印刷（次世代RDLインターポーザー等）

4. 投資家視点における戦略的・構造的意義（Economic Moatへの貢献）
機関投資家（バイサイド）にとって、JOINT2は単なる研究組合ではなく、参加企業の「競争優位性の持続期間（Economic Moat）」を構造的に延伸する重要な防壁と評価できます。
① 「すり合わせ技術」の共同プラットフォーム化による顧客囲い込み
先端パッケージプロセスの開発において、顧客であるファウンドリ（TSMC等）や大手ファブレスが個々の材料や装置を個別に選定・検証することは、膨大な開発コストと時間、そして深刻な歩留まりリスクを伴います。
JOINT2では、本邦サプライヤーの強力な製品（例：ディスコの研削プロセス、味の素ファインテクノのABF、新光電気工業のFC-BGA、レゾナックの封止材など）が、あらかじめ「一連の機能するプロセス」として事前に最適化・検証された状態で顧客に提示されます。このため、顧客はJOINT2が提示するリファレンスをそのまま導入することが最も低リスクかつ最短の製品化ロードマップとなり、結果として本邦企業群の材料・装置がセットでデファクトスタンダードとしてロックインされます。
② 「US-JOINT」への発展による、最上流設計フェーズでの防壁構築
JOINT2で構築したコンソーシアムモデルの成功を背景に、レゾナックが主体となって2024年に米国・シリコンバレーで「US-JOINT」が設立され、2026年4月に現地R&Dセンターが本格稼働を開始しました。
US-JOINTには日米の材料・装置メーカー12社が参画しており、主要な想定顧客である米国のハイパースケーラー（大手クラウドプロバイダー）や先端ファブレス（NVIDIA、AMD、Broadcom等）と、彼らの膝元で直接「次世代パッケージの最新コンセプト検証」を共同で行っています。

これにより、顧客の製品設計の超初期段階（最上流）から、JOINT/JOINT2の技術スペックが埋め込まれることになります。コンセプト検証期間を従来の約6か月から最短「1か月程度」へと劇的に短縮するメリットを顧客に提供しつつ、後発の台湾・韓国・中国のローカルサプライヤーが個別材料の価格競争で参入する余地を根底から排除する、強固な「エコシステム型Moat」が完成しています。

5. 投資家への提言（Conclusion & Actionable Ideas）

バイサイド・セクターアナリストおよびポートフォリオ・マネージャーに対する定量的・論理的提言として、CoWoSサプライチェーンの構造変化に基づき、以下の3つの投資シナリオを提示する。

シナリオ1：メインシナリオ（確率 70%）

【状況】

CoWoSキャパシティが年率30〜45%で着実に拡大し、AIサーバー市場が健全な成長を維持。前工程化に伴う技術的難度の上昇が持続する。

【推奨アクション】

価格決定力（Pricing Power）の非対称性が高い「ボトルネック素材」企業のロング（買い）: 具体的には日東紡および味の素である。日東紡は、高剛性・低熱膨張（Tガラス）および低誘電（NEガラス）における事実上の独占（シェア80%超）を背景に、原材料やエネルギーコストの変動を遥かに超える値上げを容易に実施でき、マージン率を向上させながら成長を享受する ⁴。味の素は、ABFフィルムの積層数および面積拡大に伴い、ほぼ100%の市場シェアを維持したまま、安定的かつ高水準のキャッシュフローを創出する ⁸。
ストック比率の高い「すり合わせ装置」企業のコアホールド: アドバンテストおよびディスコである。アドバンテストのV93000プラットフォームは、HBMテスト時間の増加やATC機能の標準化により高単価化が進み、累積稼働台数（インストールベース）の拡大が ACS等のデータ・サービスによる高粗利・継続収入をさらに加速させる ⁵。

シナリオ2：アップサイドシナリオ（確率 20%）

【状況】

2.5D（CoWoS）から真の3D（TSV直接接合やチップ・オン・ウェハ積層）へのシフトが予想以上のスピードで加速し、HBMの積層数が16層から24層（HBM4以降）へと急進。

【推奨アクション】

実装・結合（アセンブリ）の技術限界を突破する装置・材料企業への投資拡大: 芝浦メカトロニクスおよびレゾナックのウェイトを引き上げる。3D積層においては、ウルトラファインピッチにおける位置決め精度とボイドフリー接合が絶対条件となるため、芝浦メカトロニクスのフリップチップボンダーのボトルネック価値が極大化し、過去の供給遅延局面のような高い限界利益を伴う受注増が発生する ²。また、レゾナックは、CMP工程の乗数的な増加に伴いCMPスラリーの需要が爆発し、DAFやJOINT2コンソーシアム発のパッケージ提案による市場シェア拡大が業績を大きく上方修正させる ¹。

シナリオ3：ダウンサイドシナリオ（確率 10%）

【状況】

大手クラウドプロバイダー（ハイパースケーラー）によるAI投資対効果（ROI）の検証が厳格化し、一時的にサーバー投資が調整局面を迎える。または競合（サムスン、インテル等）の内製化や、台湾・中国ローカルサプライヤーの追い上げが予想より早く浸透する。

【推奨アクション】

設備投資サイクル（CapEx）に敏感な基板メーカーのエクスポージャー一時削減: イビデンおよび新光電気工業は、先端パッケージの大型化に伴う成長余地は大きいものの、巨額の固定費（設備投資）負担を抱えているため、需要の一時的なエアポケットにおいて稼働率低下による利益率の減退リスク（営業レバレッジの逆回転）が最も出やすい。一時的にこれらをアンダーウェイトとし、消耗品比率（ランニング比率）が高く設備投資削減局面でもキャッシュフローが枯渇しにくいディスコ等の「切断・研削ブレードなどの消耗品高シェア企業」へ資金をシフトさせ、ディフェンシブ性を担保する ⁶。
